Fehleranalyse:
- Synronisations Probleme

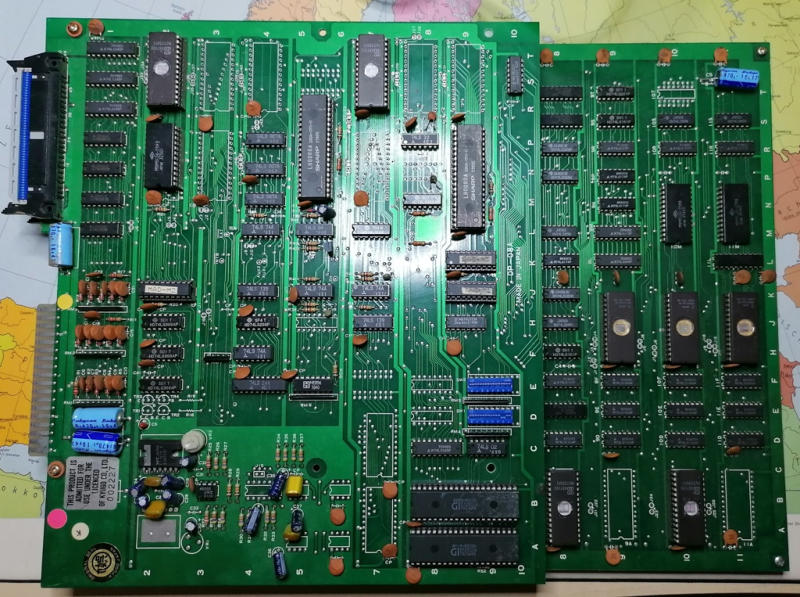

Airwolf (Skywolf) Syncronisationsprobleme:
Gleich beim einschalten wusste man was an dieser Platine nicht in Ordnung war. Ton war da, aber das Bild lief durch. Synchronisationsprobleme.
Problem: Von der Platine gibt es keine Unterlagen. Das heisst man muss die Datenleitungen
verfolgen.

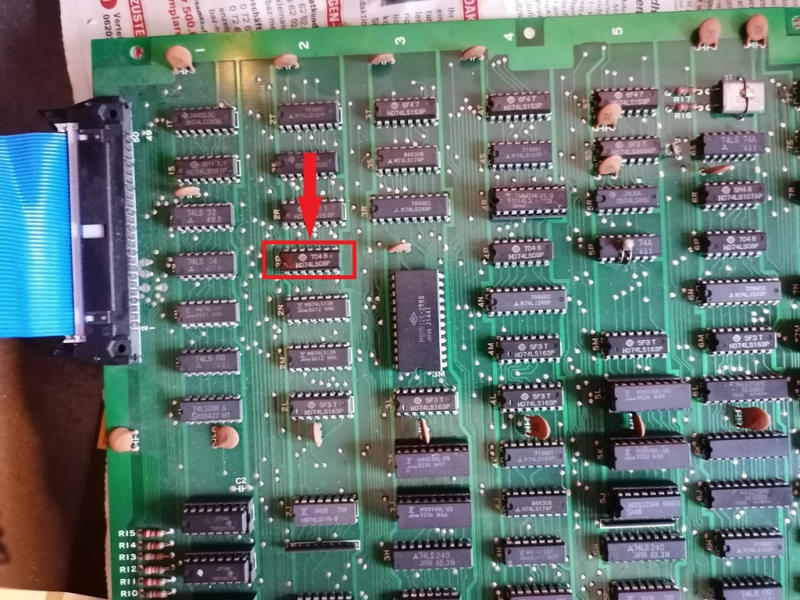

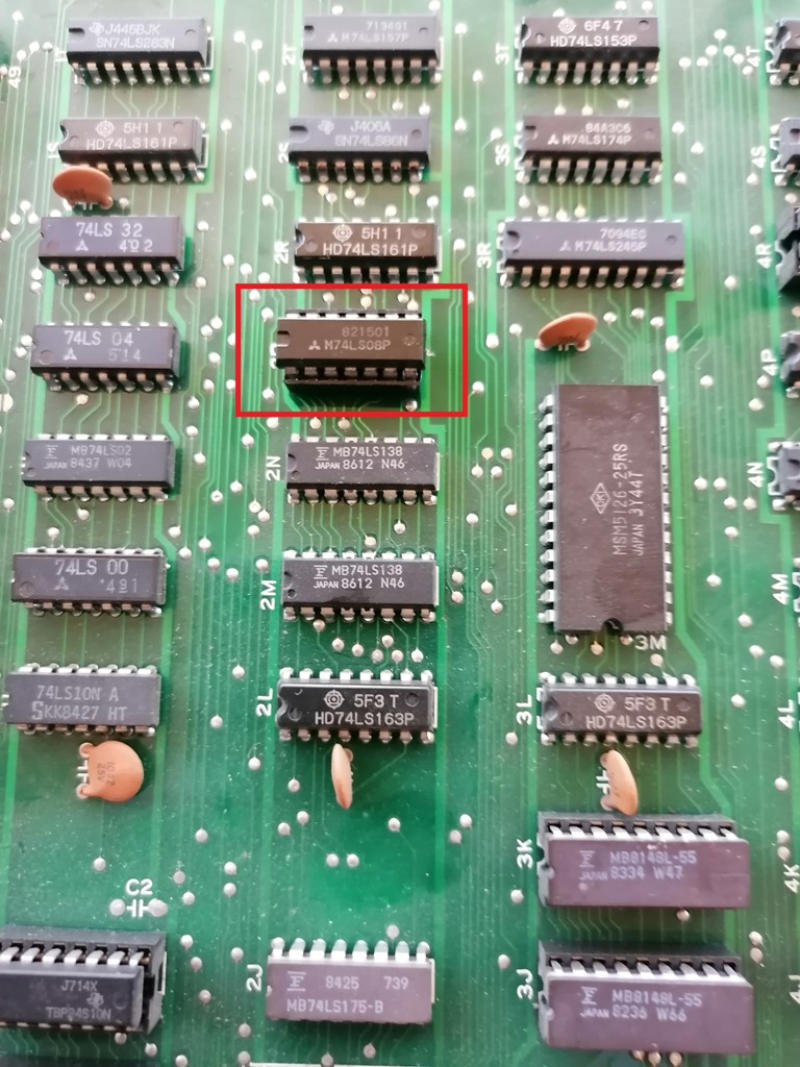

Die Leitung des Sync (Pinout 18 Component Side) führt mich an einen HD74LS08P auf deren

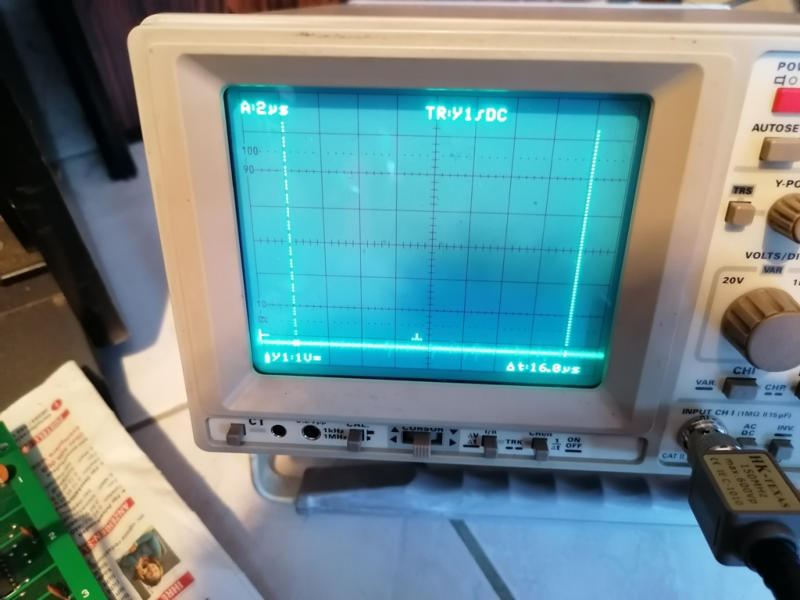

Ausgang auf PIN 11 kaum Signal liegt.
Da der IC von den Werten schlapp aussah hab ich ihn ausgetauscht.

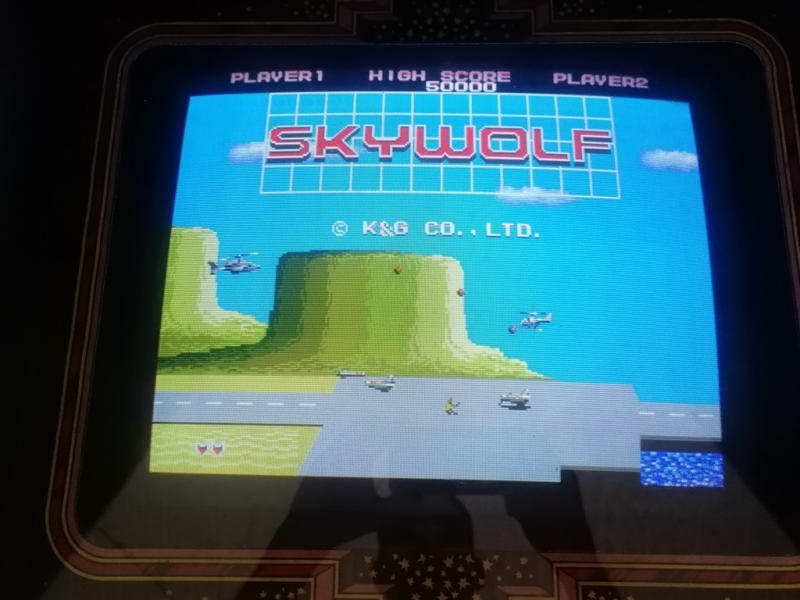

Nun fliegt der Hellicopter wieder…

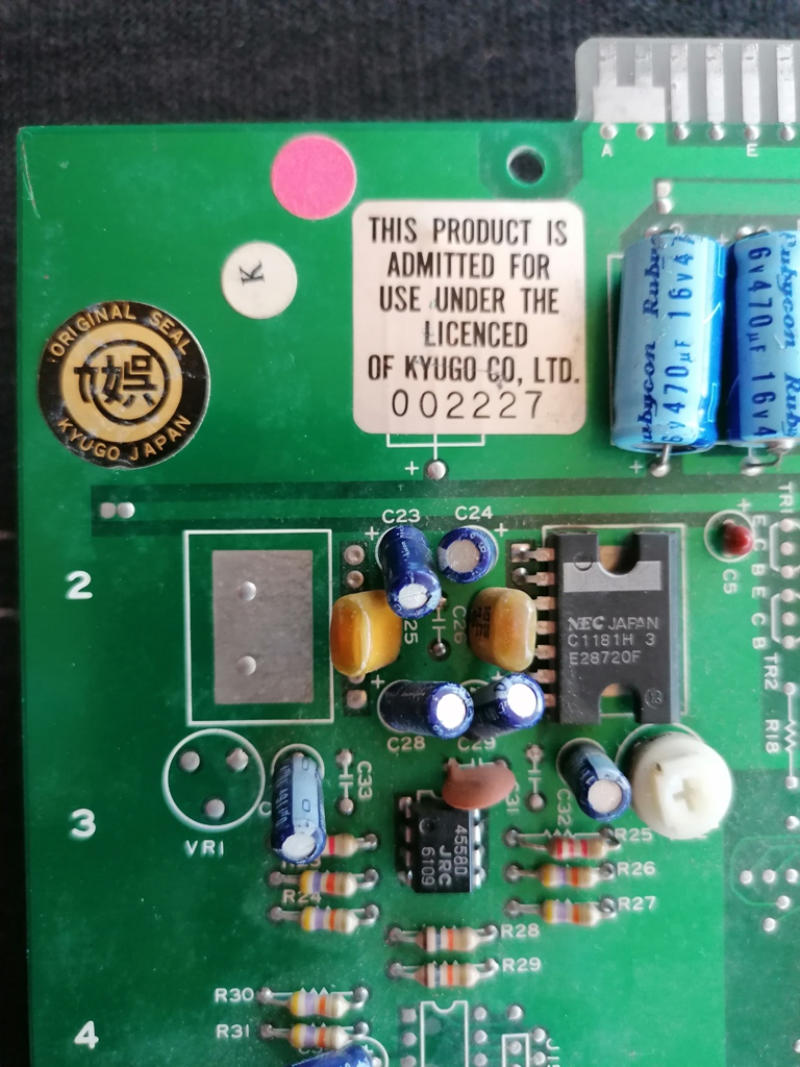

Eine Sache hat mich dann doch noch interessiert, denn eigentlich erwartet man ja ein Spiel mit dem Namen Airwolf da es sich um eine Original Platine
handelt:
aber anscheinend war das so eine Lizenz Sache…
The words "Air" and "Sky" in Japanese share the same Kanji.
Name: Sky Wolf
Manufacturer: Kyoto
Year: 1987
Name: Airwolf
Manufacturer: Kyugo
Year: 1987
Quelle: arcade-museum.com
Materialeinsatz:
1 x Sockel 14-pin
1 x IC M74LS08P
