Restauration eines Exido Bandido

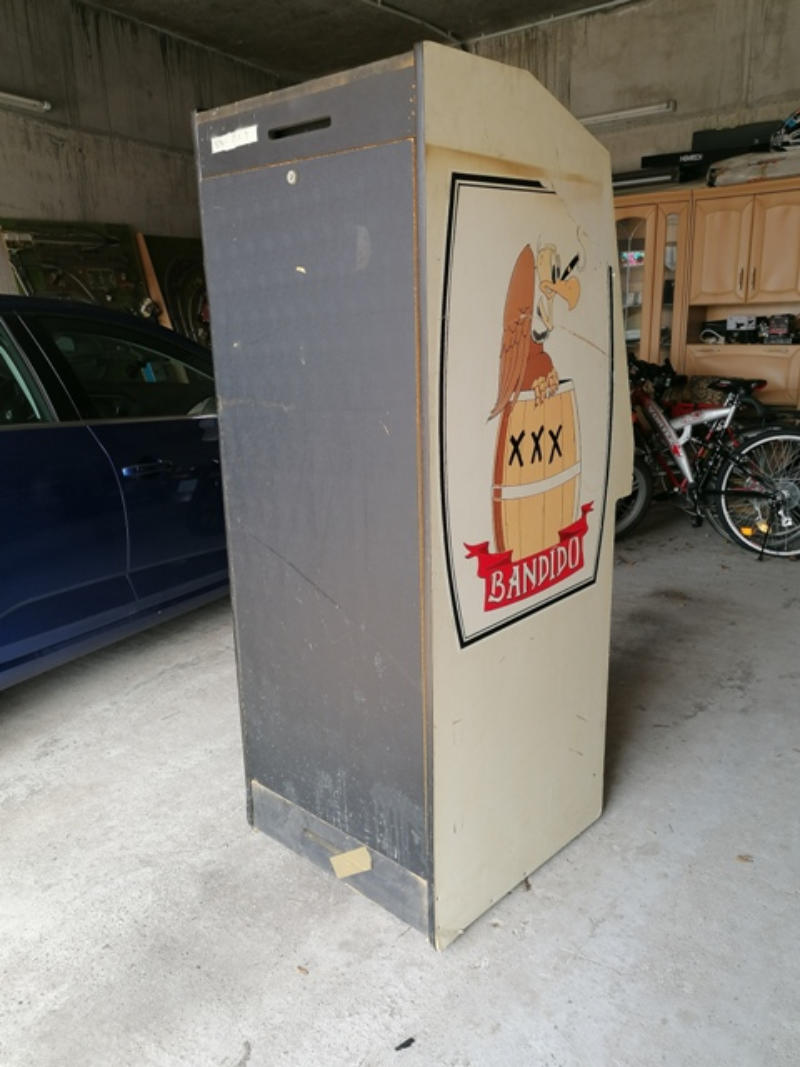

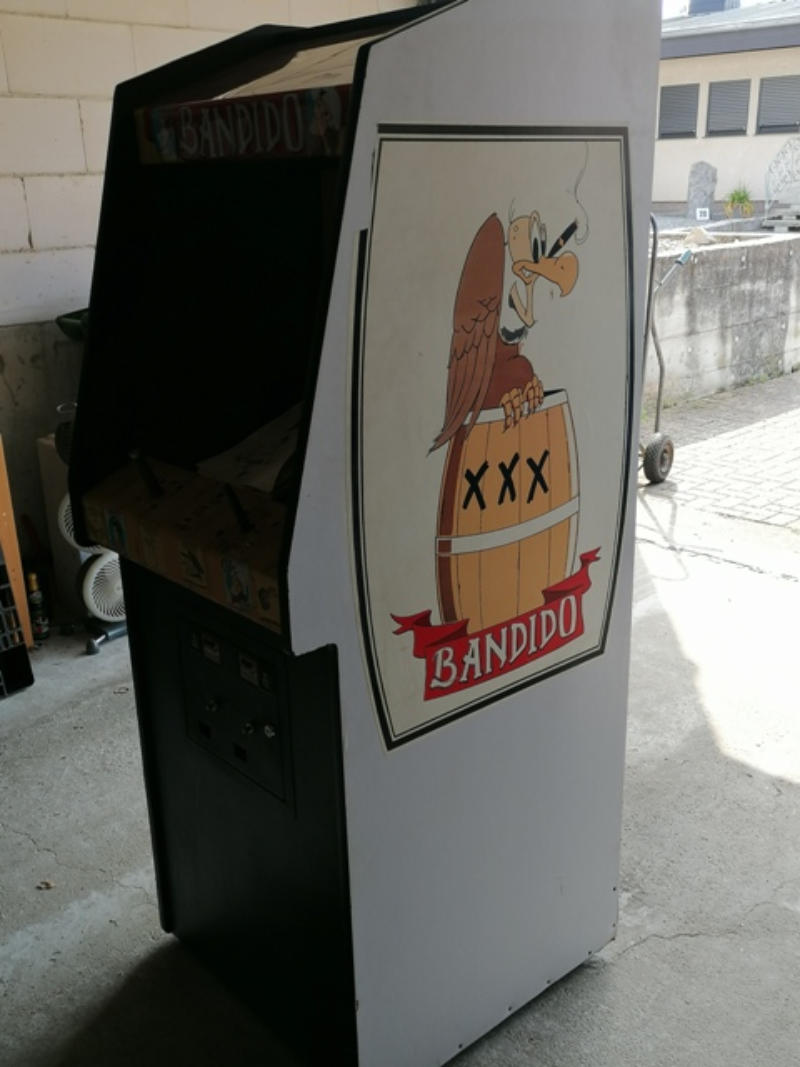

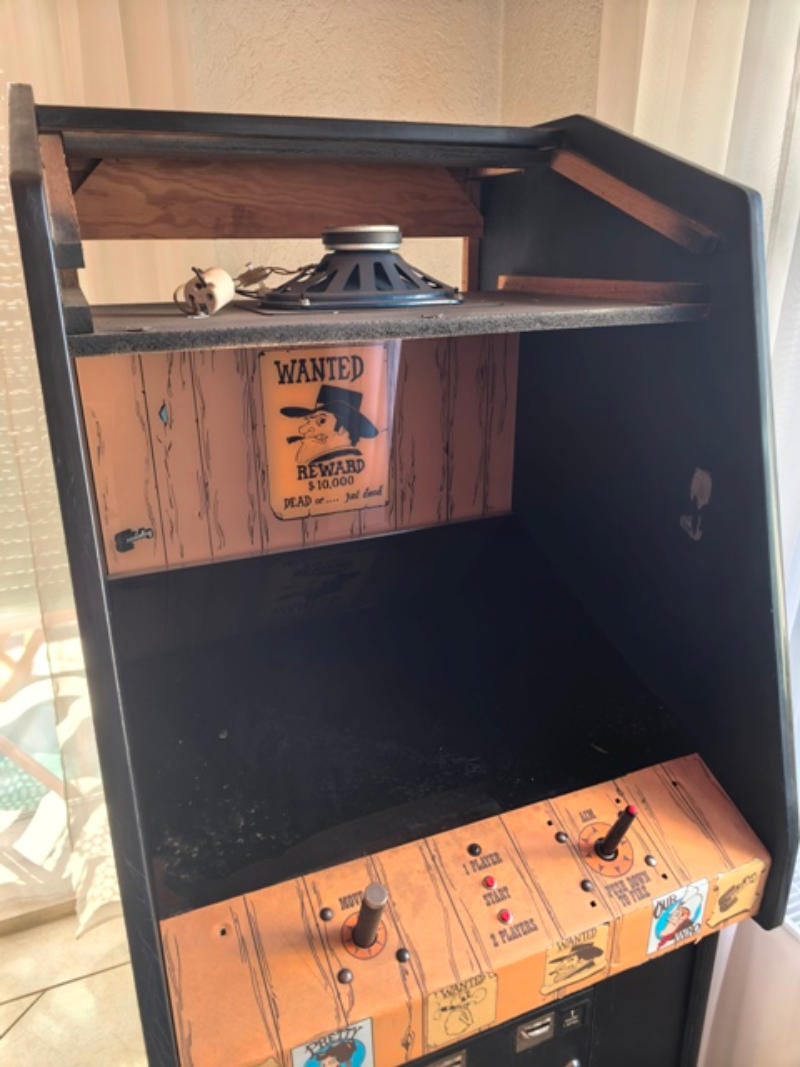

Im August 2025 rettete ich zusammen mit einem Kollegen einen Bandido. Diesen lagerte ich zunächst trocken in meiner Garage. Über den letzten Winter hatte ich nun angefangen, das Cab zu restaurieren. Der Grundzustand war nicht schlecht:

Datenschutz Impressum

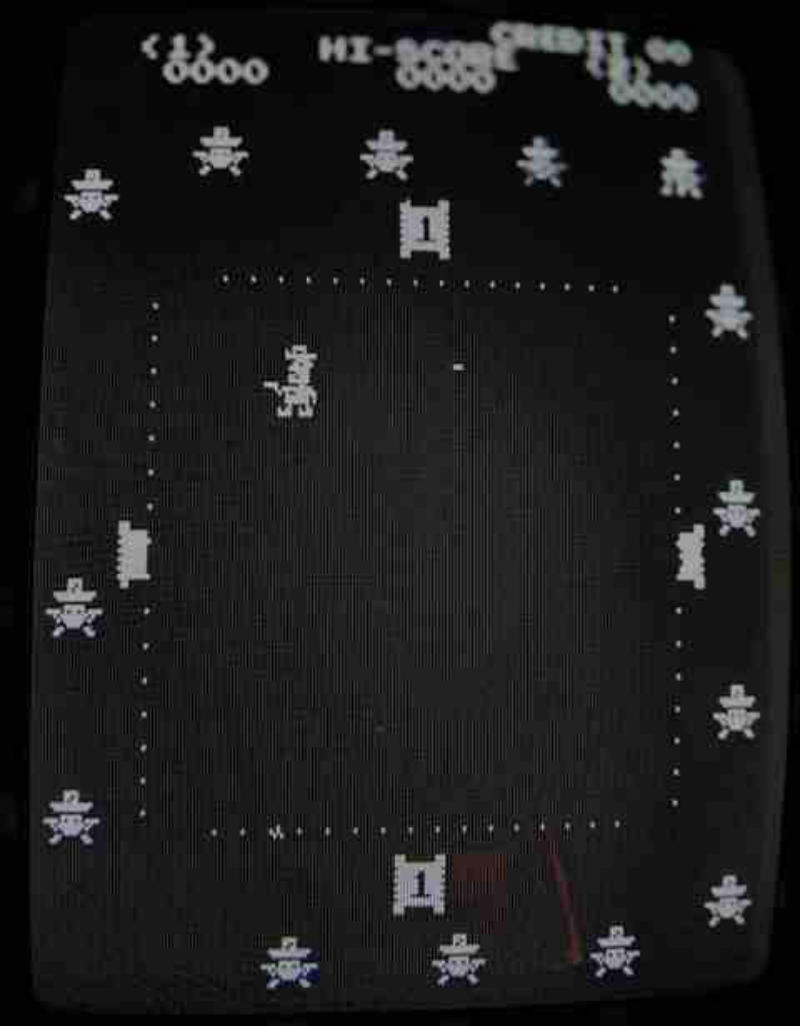

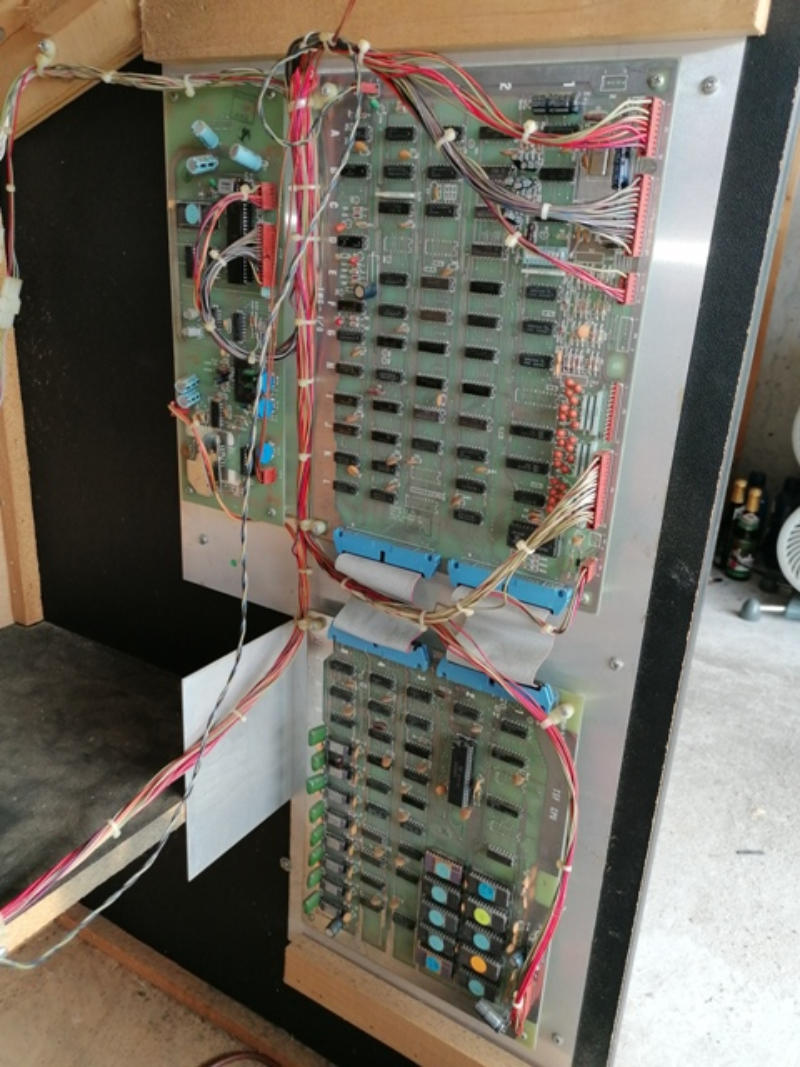

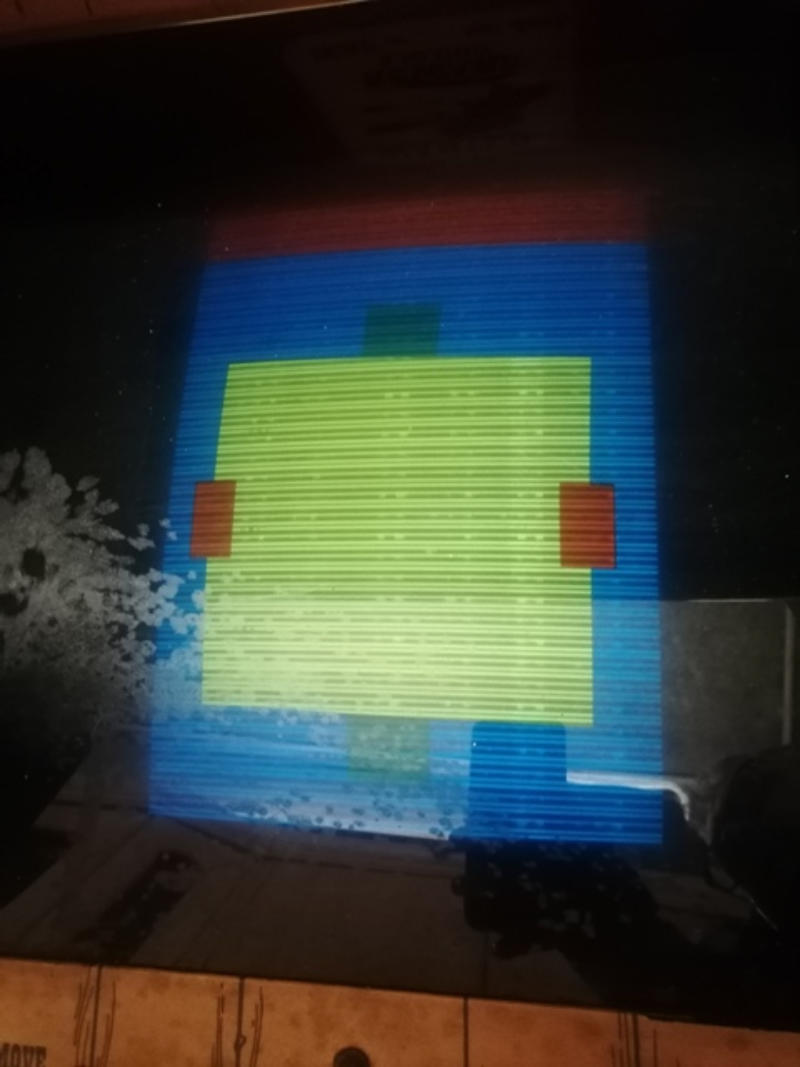

Ich hatte grob alles durchgeschaut und dann den Stecker eingesteckt. Es gab keinen Rauch und die Röhre glühte so wie sie sollte. Allerdings lief das Spiel nicht; es war nur Grieseln zu sehen. Im Übrigen war dort ein Schwarz-Weiß-Monitor verbaut, an dem eine Farbmaske befestigt war.

Da mrdo aus dem Arcade-Reloaded-Forum schon mehrere Exidy-Sachen repariert hatte, übernahm er die Reparatur der Spiele-PCB und des Netzteils.

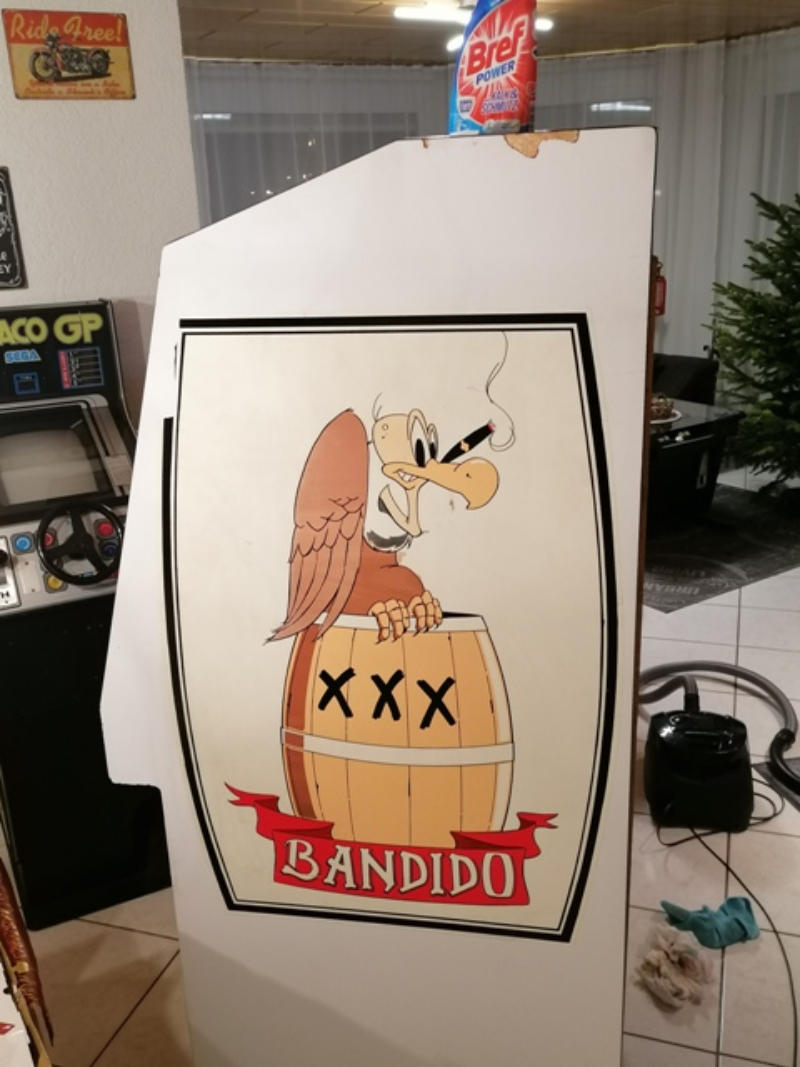

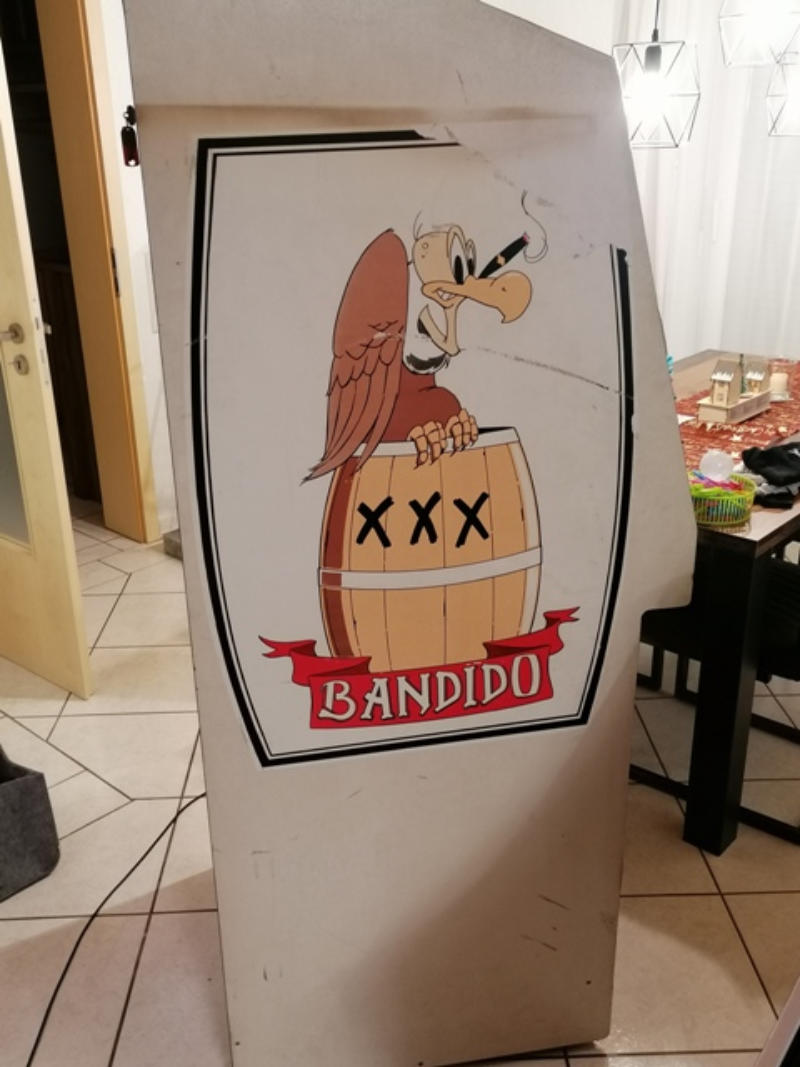

Nachdem Netzteil und PCB ausgebaut waren, wurde das Gerät in die Wohnung geschleppt. Dort wurde es erst mal grundgereinigt. Die eine Sideart sah leider nicht mehr so gut aus. Aber jeder Automat erzählte seine Geschichte. Deshalb hatte ich mich entschieden, das so zu lassen.

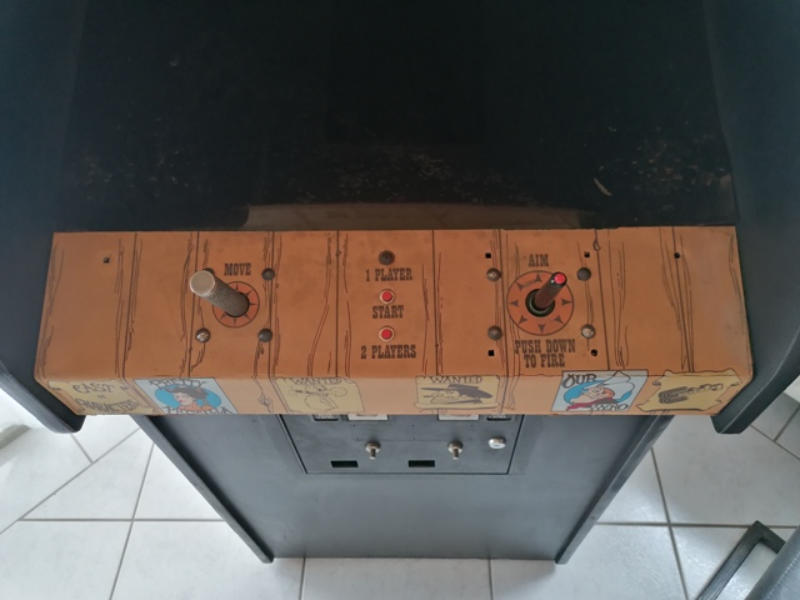

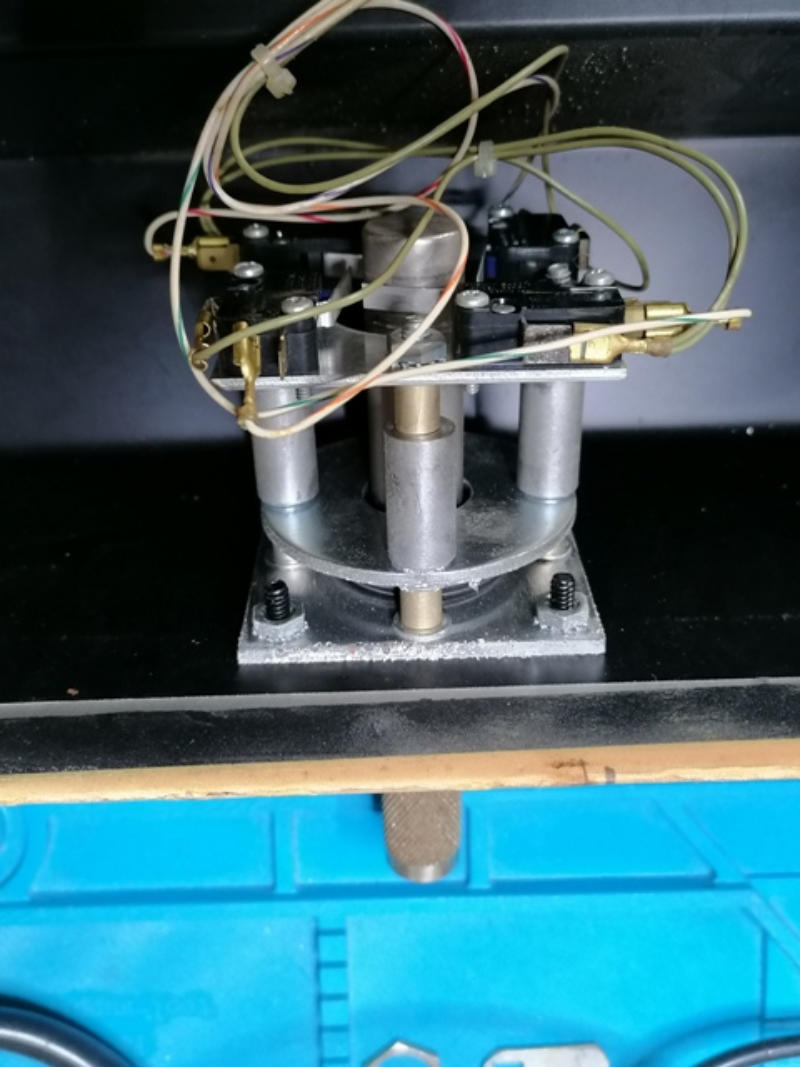

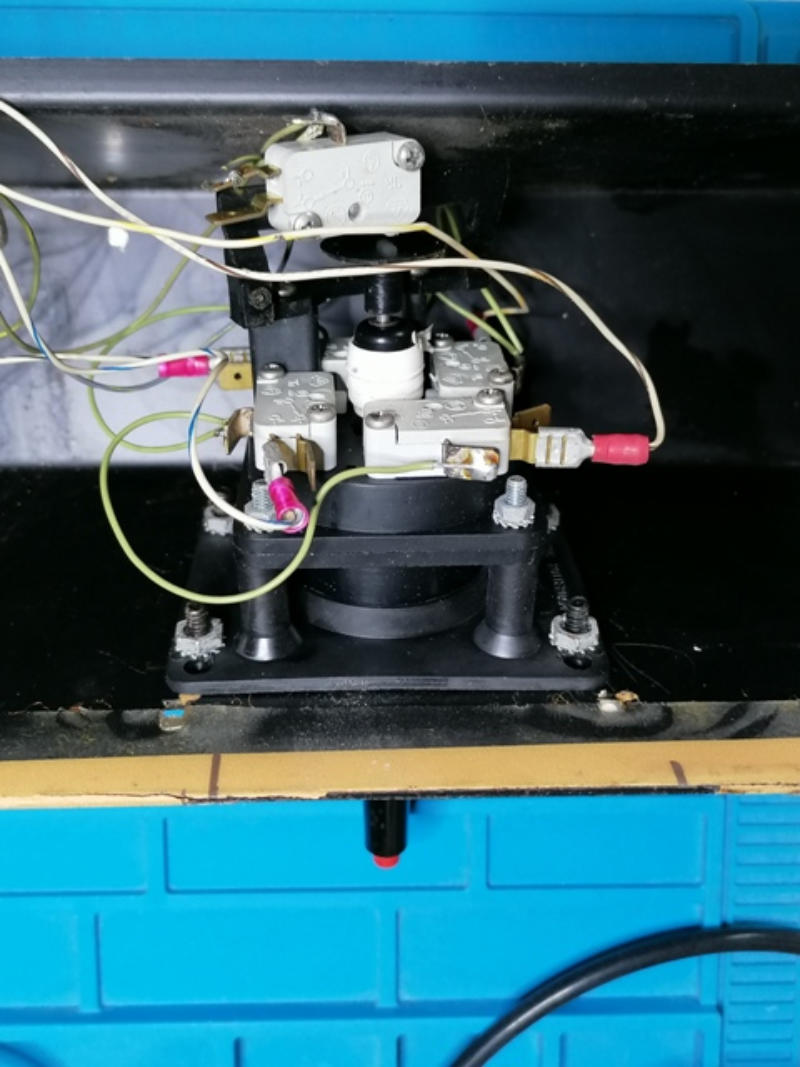

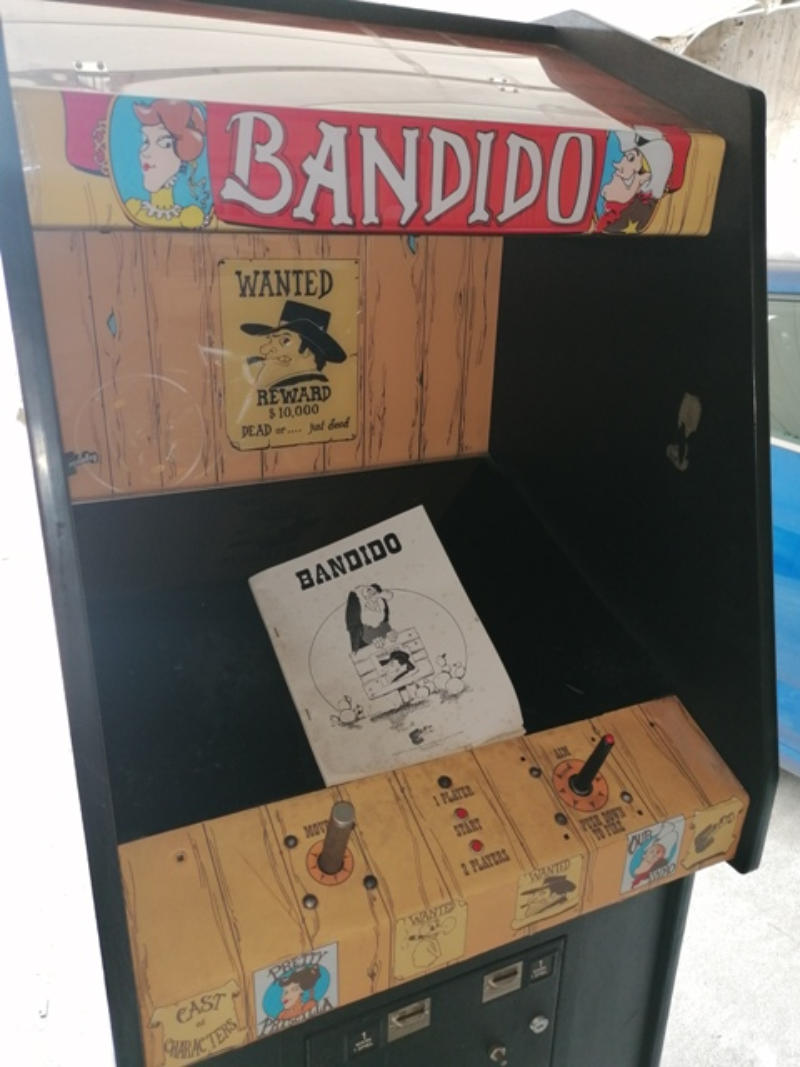

Danach hatte ich das Panel entfernt. Das war oben nur mit einer Schraube befestigt, obwohl dort eigentlich drei hineingehörten. Ich musste daher noch welche nachbestellen, da es sich um amerikanische Gewinde handelte. Wie man sehen konnte, war hier schon rumgebastelt und Holz entfernt worden, damit der „neue“ Joystick eingebaut werden konnte. Eigentlich war dort nämlich ein Rotary-Stick verbaut. Diesen könnte man in Amerika bestellen, aber er kostet viel Geld.

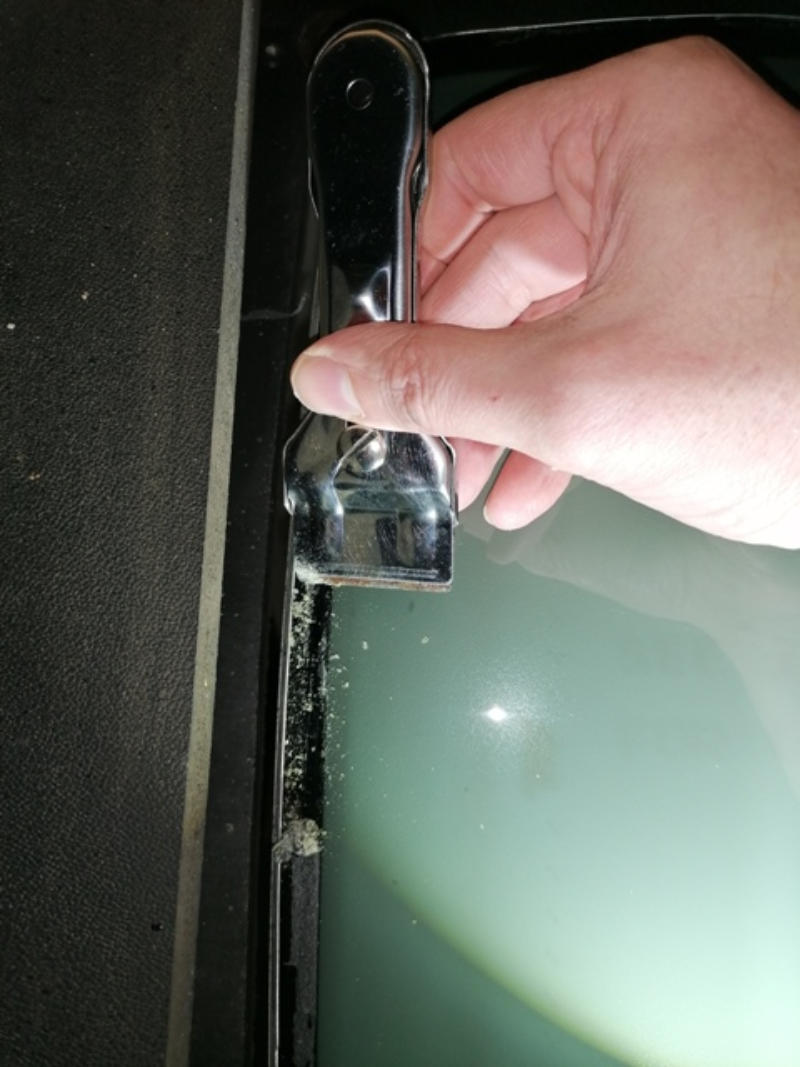

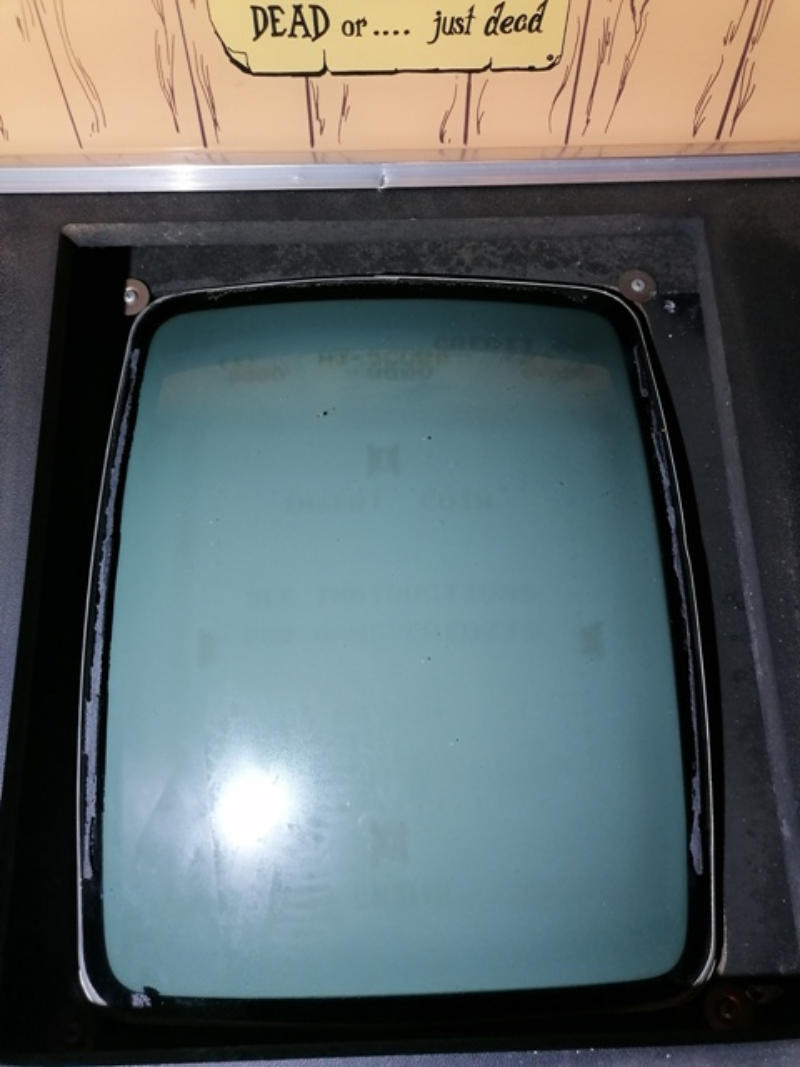

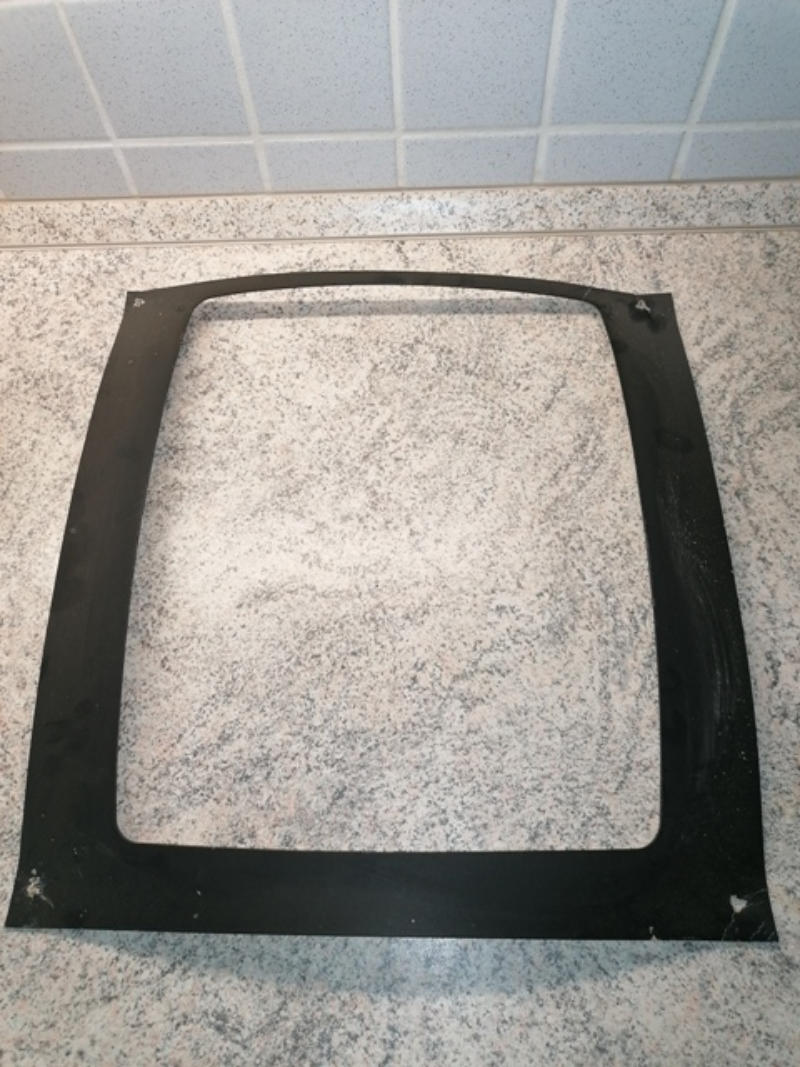

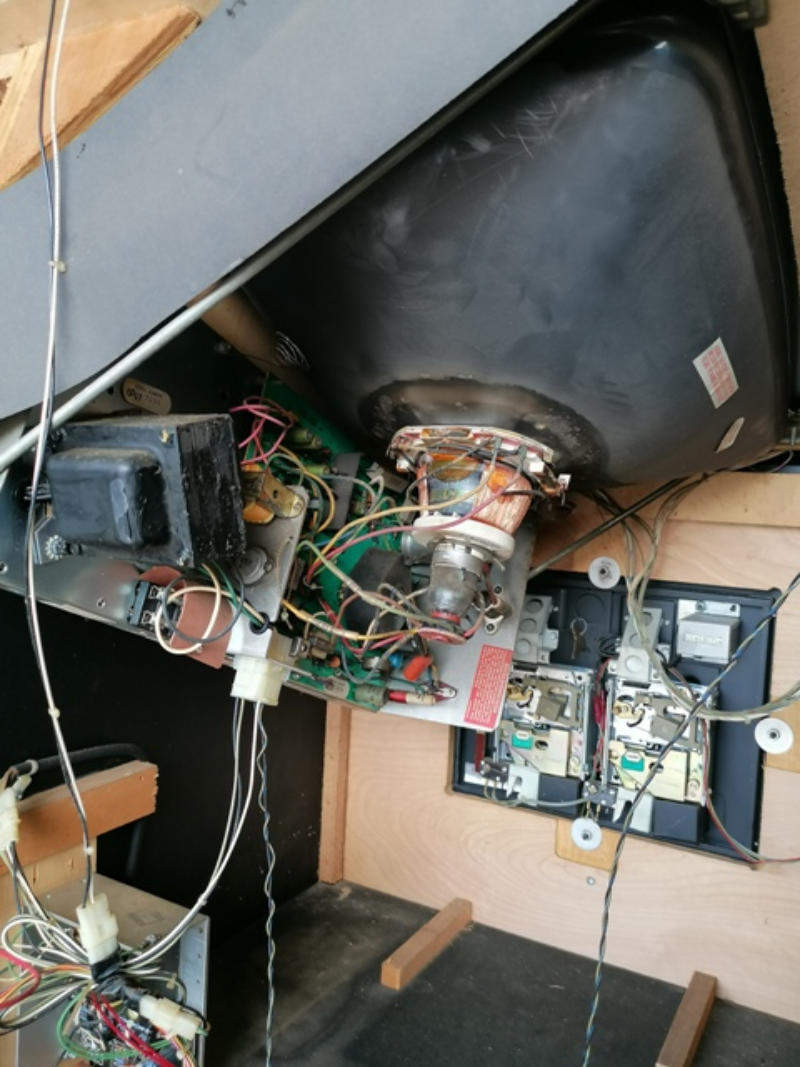

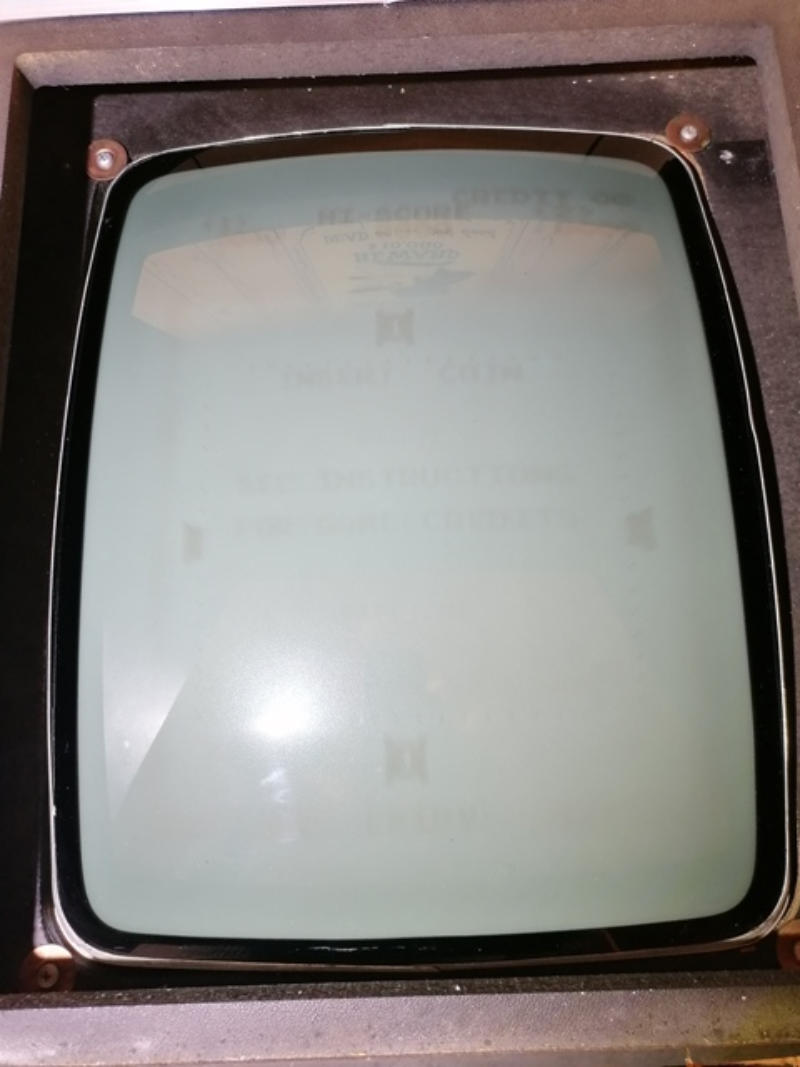

Nun kam der Monitor mit der Maske zum Vorschein. Auch dort war alles komplett verdreckt und eingestaubt. Der Monitor hatte leider Einbrennungen. Da es eine Schwarz-Weiß-Röhre ist, wird es mit Ersatz wohl auch schwierig. Aber da ja das gleiche Spiel darauf läuft und auch die Maske darüber liegt, scheint es halb so schlimm zu sein. Es blieb nur zu hoffen, dass die Röhre im Allgemeinen noch gut war.

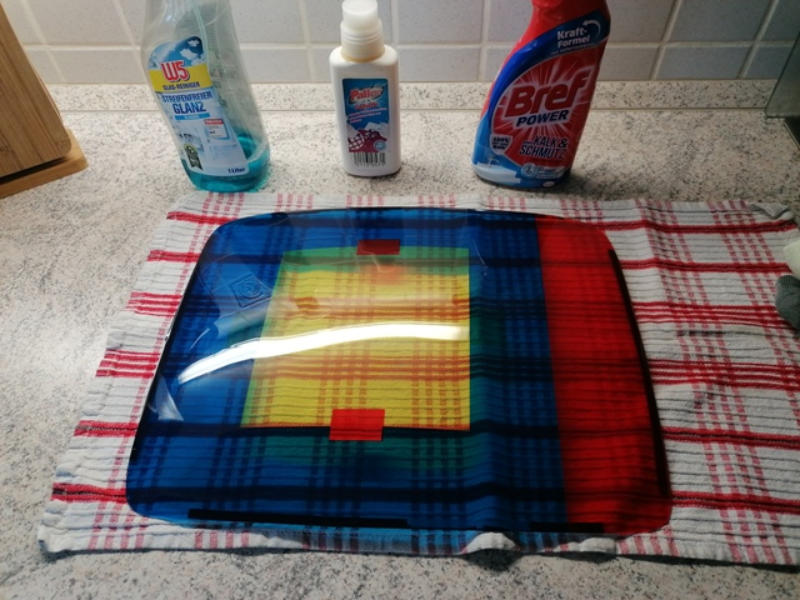

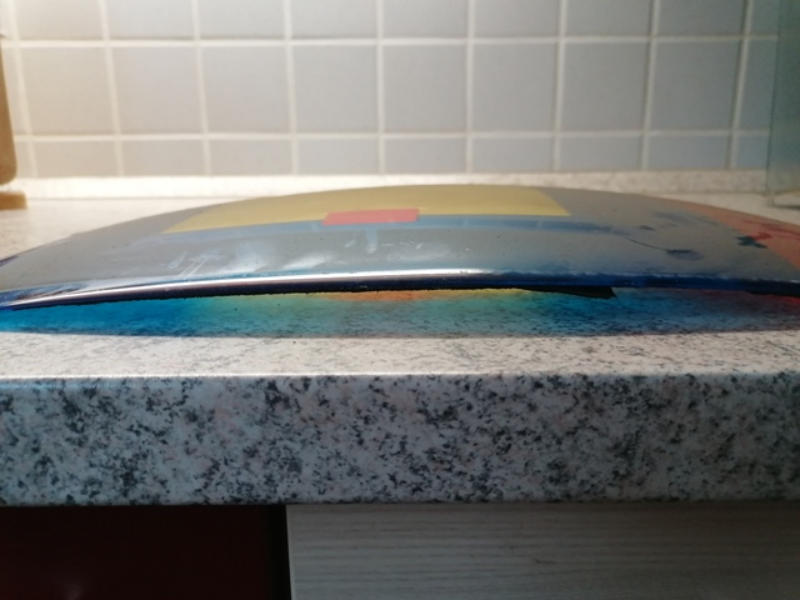

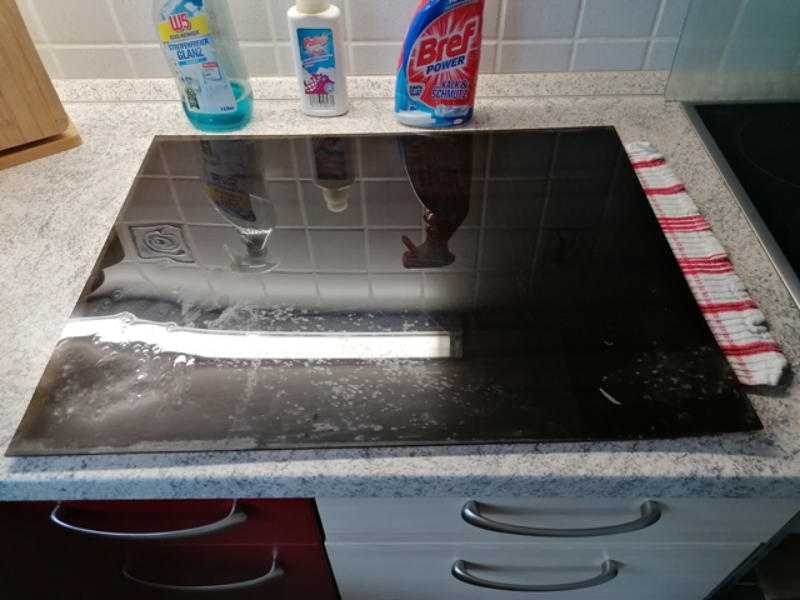

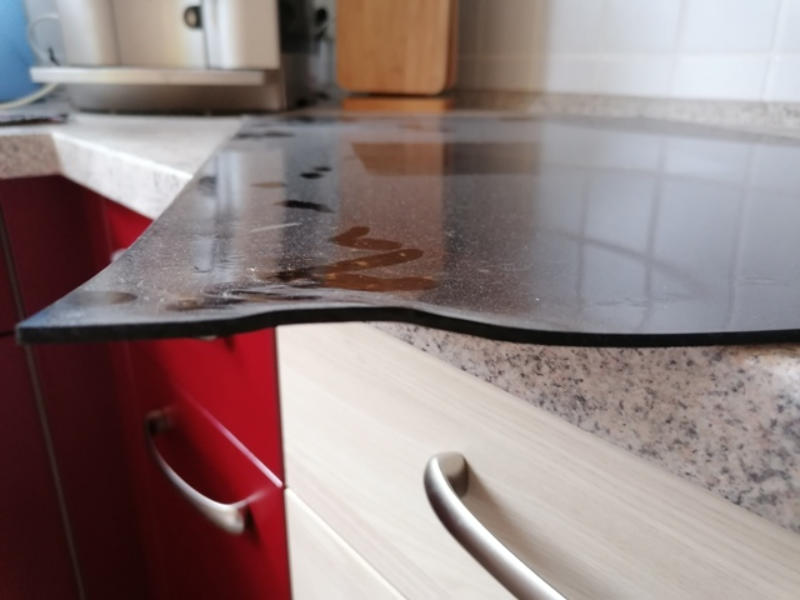

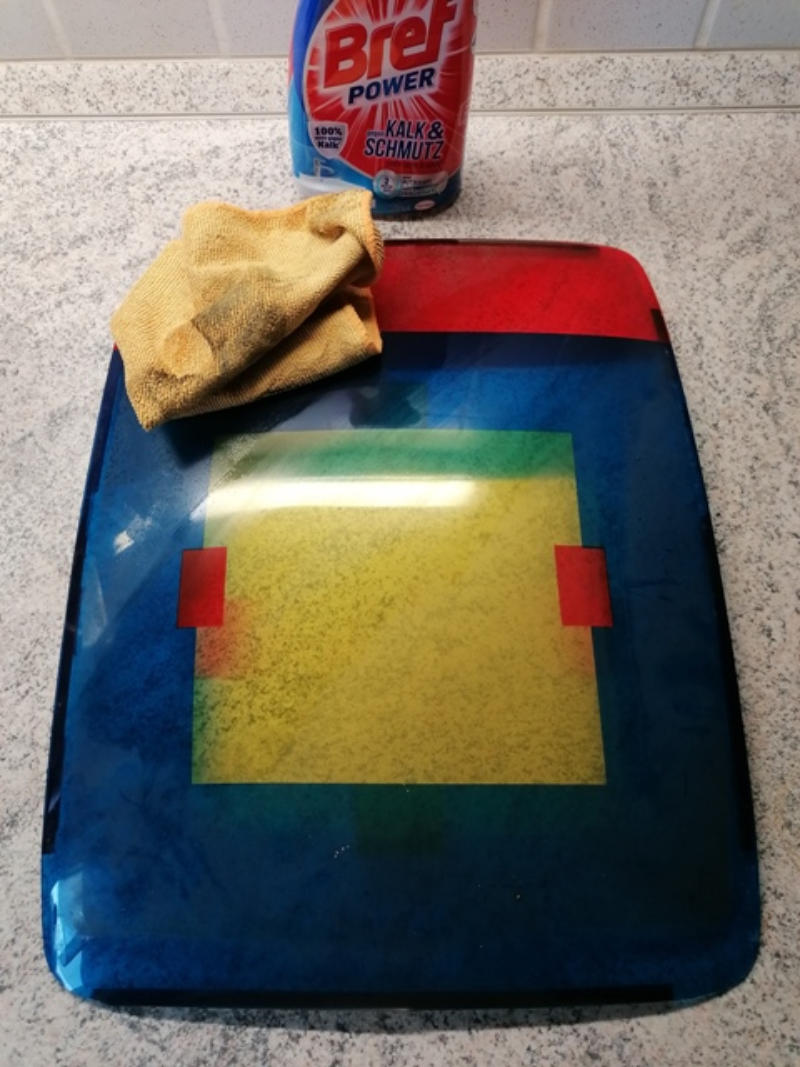

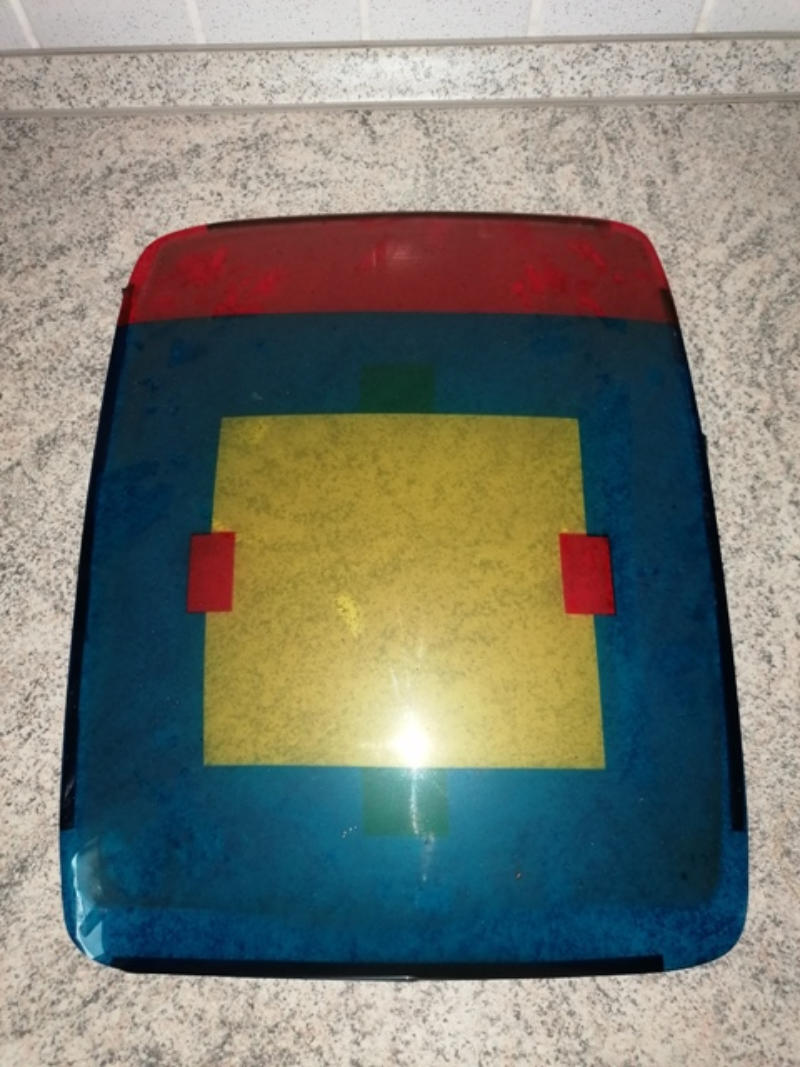

Dann wurde wieder alles zusammengebaut. Wie ihr den Bildern entnehmen könnt, war die getönte Plexiglasscheibe leider Schrott. Diese war total verbogen, zerkratzt und durch Zigaretteneinbrennungen zerstört. Hier musste Ersatz her. Trotzdem hatte ich sie vorerst noch mal eingebaut.

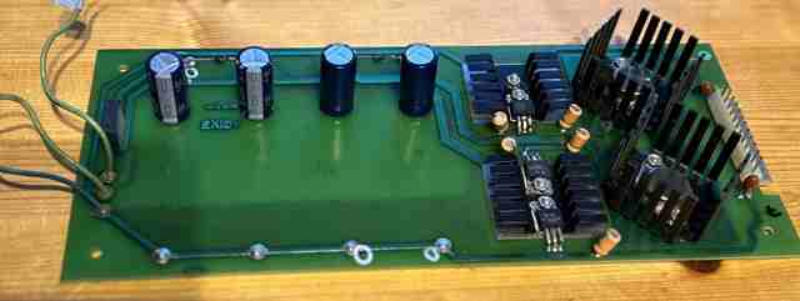

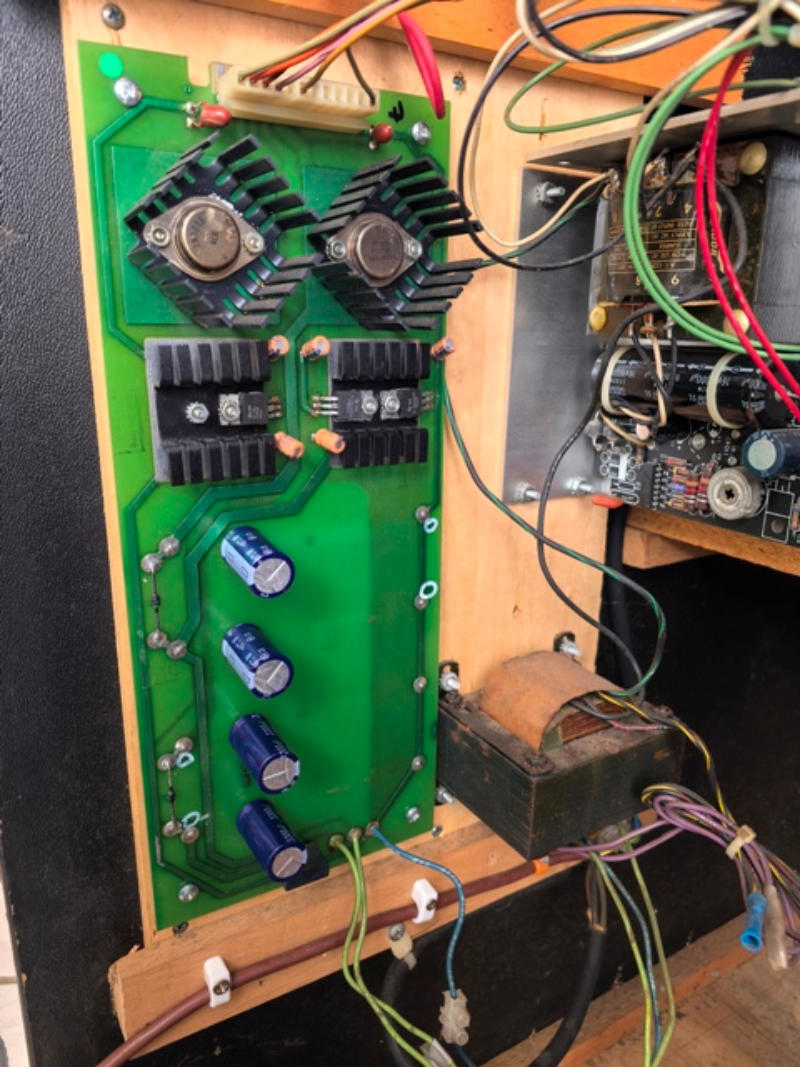

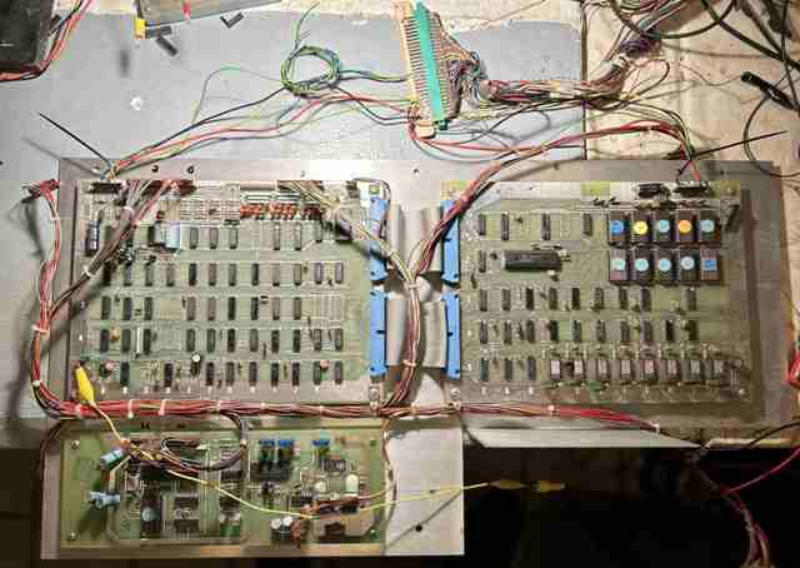

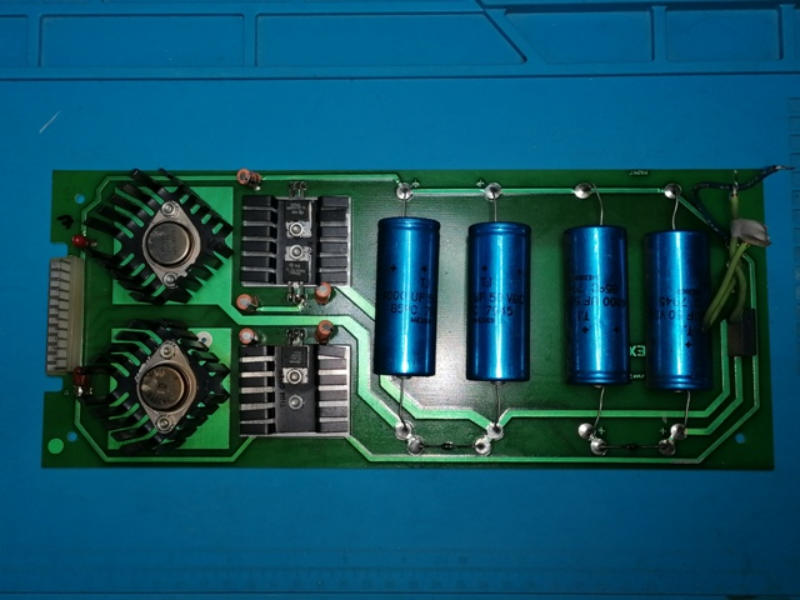

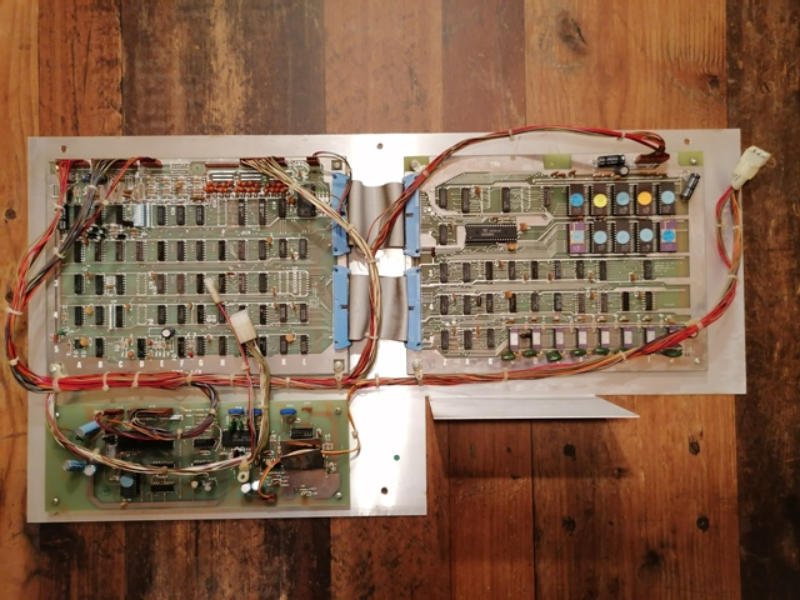

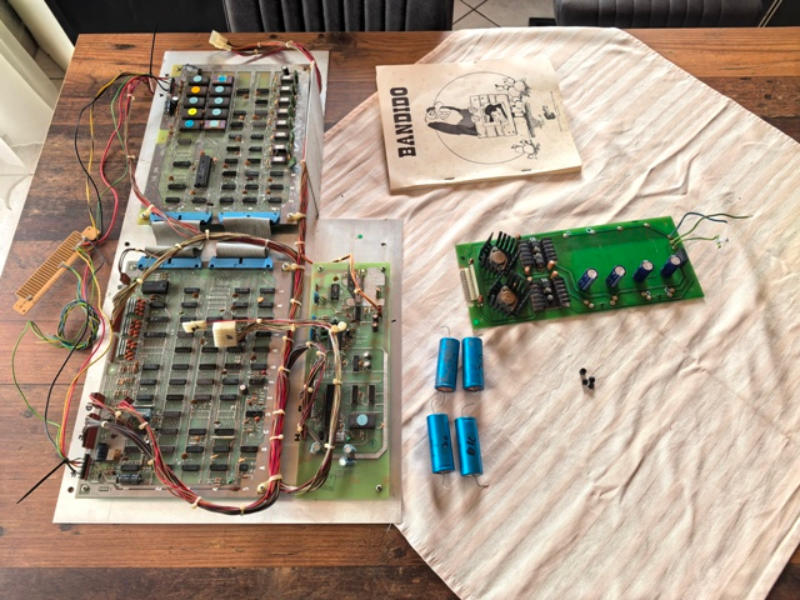

Inzwischen meldete sich mrdo mit den Worten „Impressionen“ und schickte Bilder mit den weiteren Worten „It’s alive“. Die Platine lief wieder. Am 12-Volt-Netzteil mussten die Kondensatoren getauscht werden. Trotzdem brach das Netzteil bei +12V und 3A Last auf 11,2V ein. Aber mehr ging nicht, und es ist auch ausreichend um die Platine zu versorgen. An der Spiele PCB waren einige Stellen korrodiert, und vereinzelte Kondensatoren wurden getauscht.

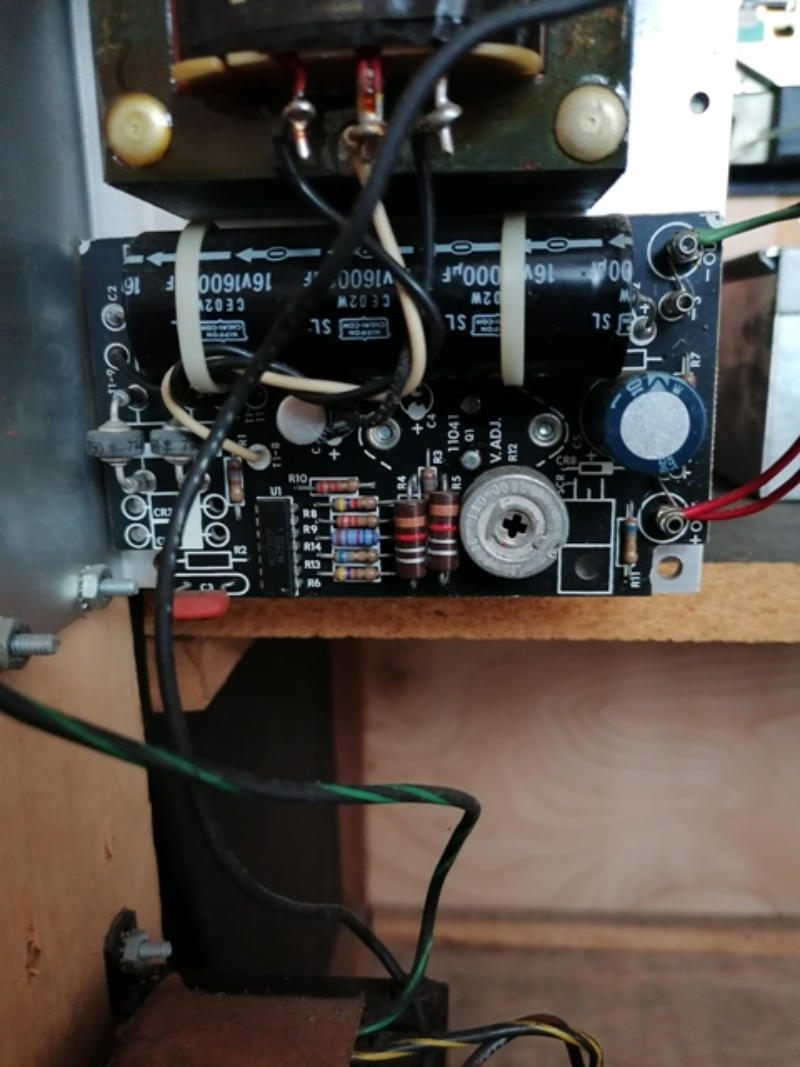

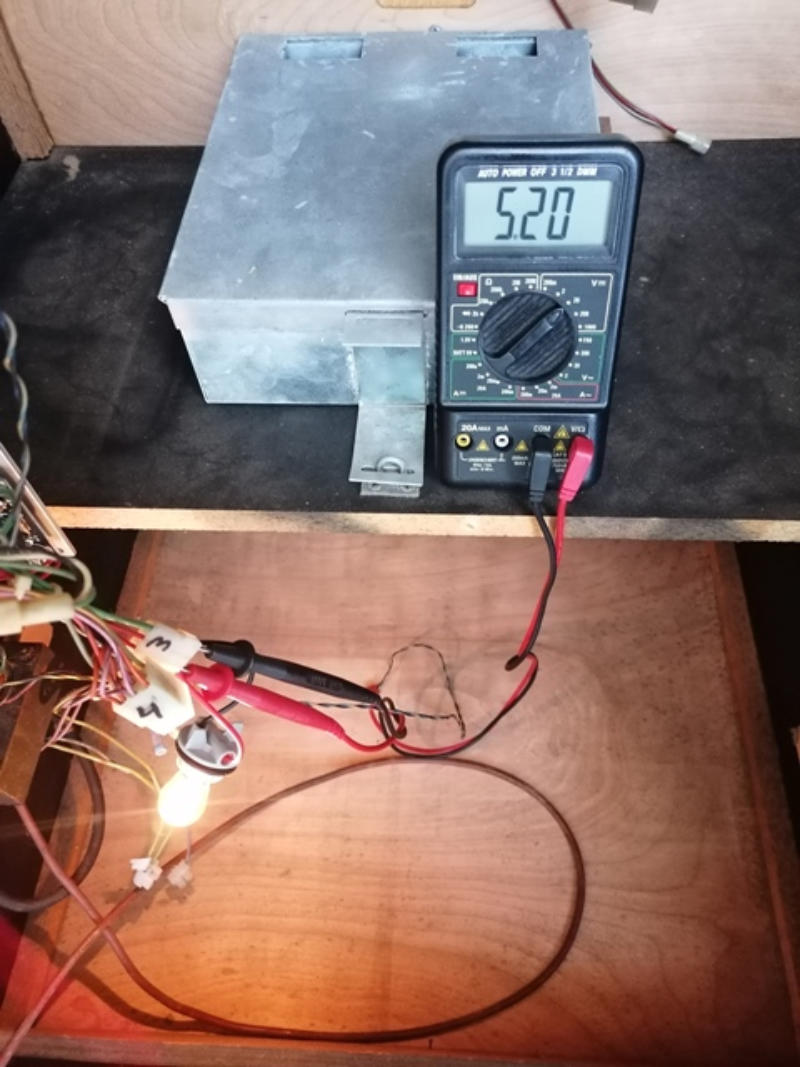

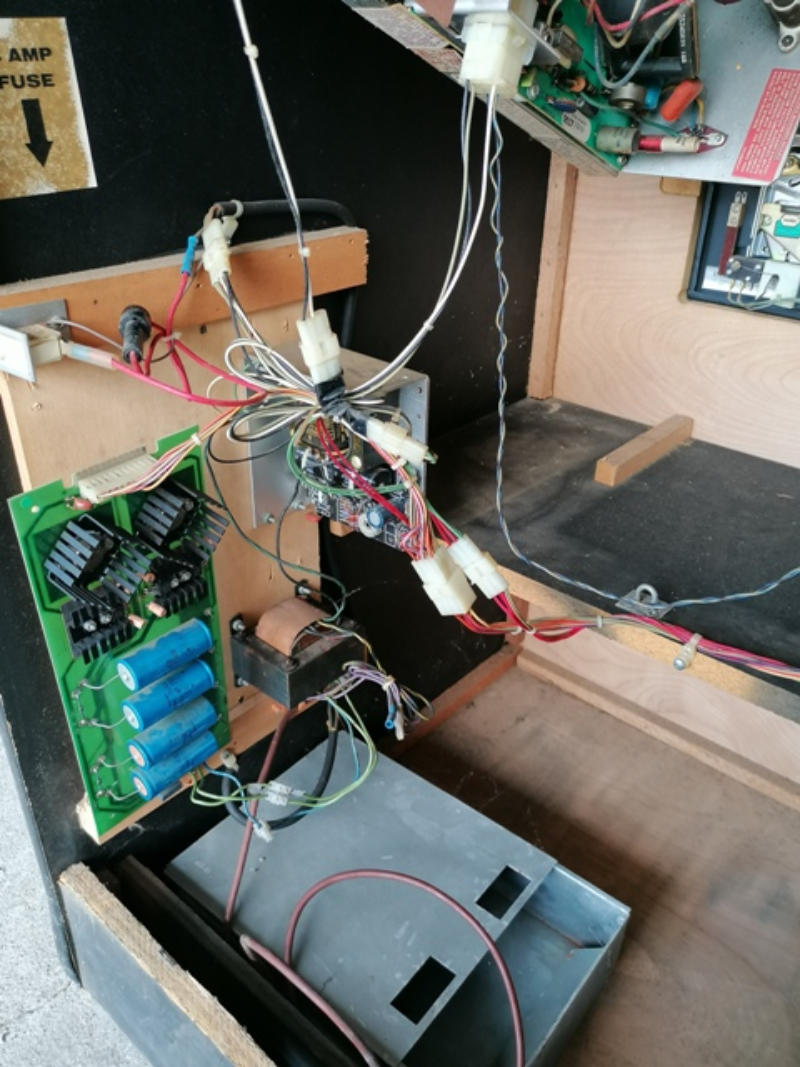

Leider war die Platine zu groß, um auf dem Postweg transportiert zu werden. Deswegen musste ich warten, bis wir uns wieder trafen. Da die Platine also noch bei MrDo verweilte, habe ich mich dem Gehäuse und den restlichen Innereien gewidmet. Als Nächstes habe ich mir mal das 5V-Netzteil angeschaut. Da bei mir das Spiel nicht startete, wollte ich wissen, ob das Netzteil stabil arbeitete. Zuerst nahm ich eine Messung ohne Last vor. Ein Ausgang von 5,22 Volt war gegeben. Mit einem 12V-Auto-Leuchtmittel fiel das Netzteil auf 5,2 Volt. Dies ließ ich eine Weile laufen. Der Wert war konstant, und nun konnte ich davon ausgehen, dass das Netzteil funktionierte.

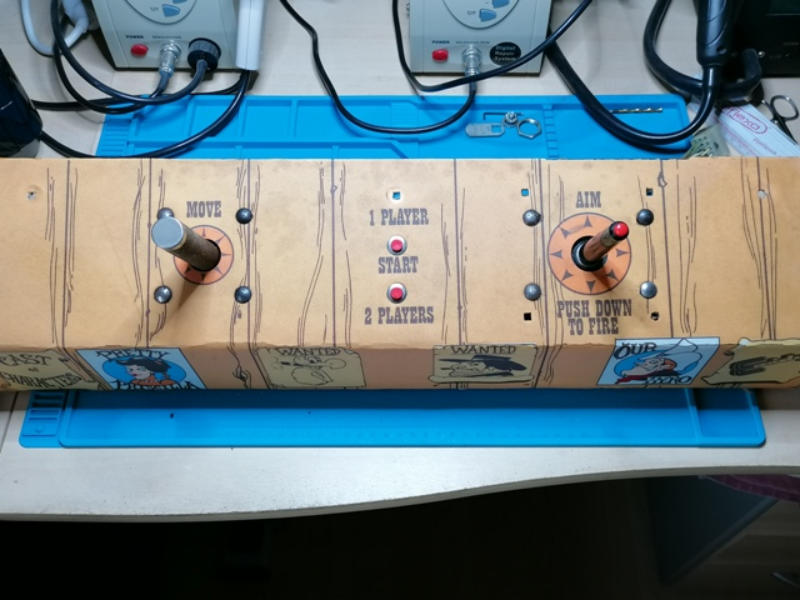

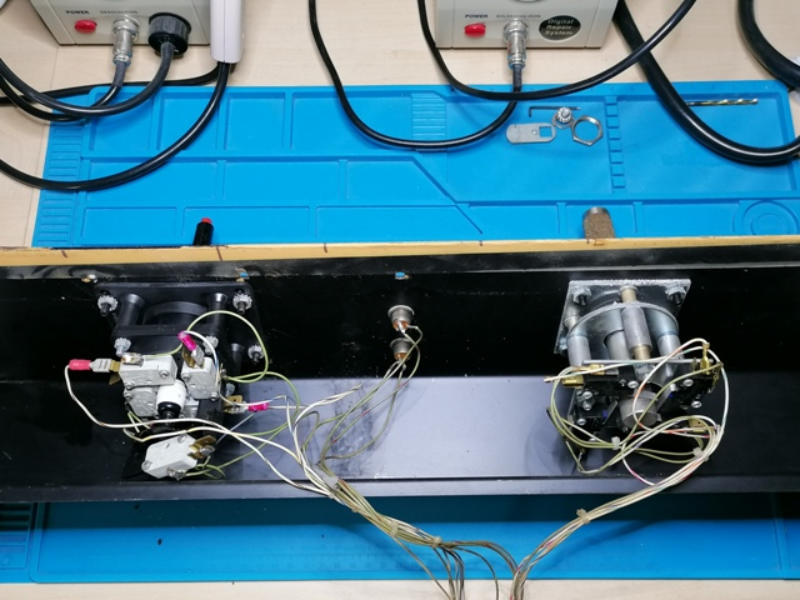

Schließlich hatte ich mir das Panel angeschaut. Insgesamt habe ich das etwas gereinigt und zumindest schon mal die Kontakte an den Mikroschaltern geprüft. Mehr konnte ich da noch nicht machen. Die Startknöpfe für Player 1 und 2 schienen etwas korrodiert zu sein. Leider wird man da Originalknöpfe nicht mehr finden.

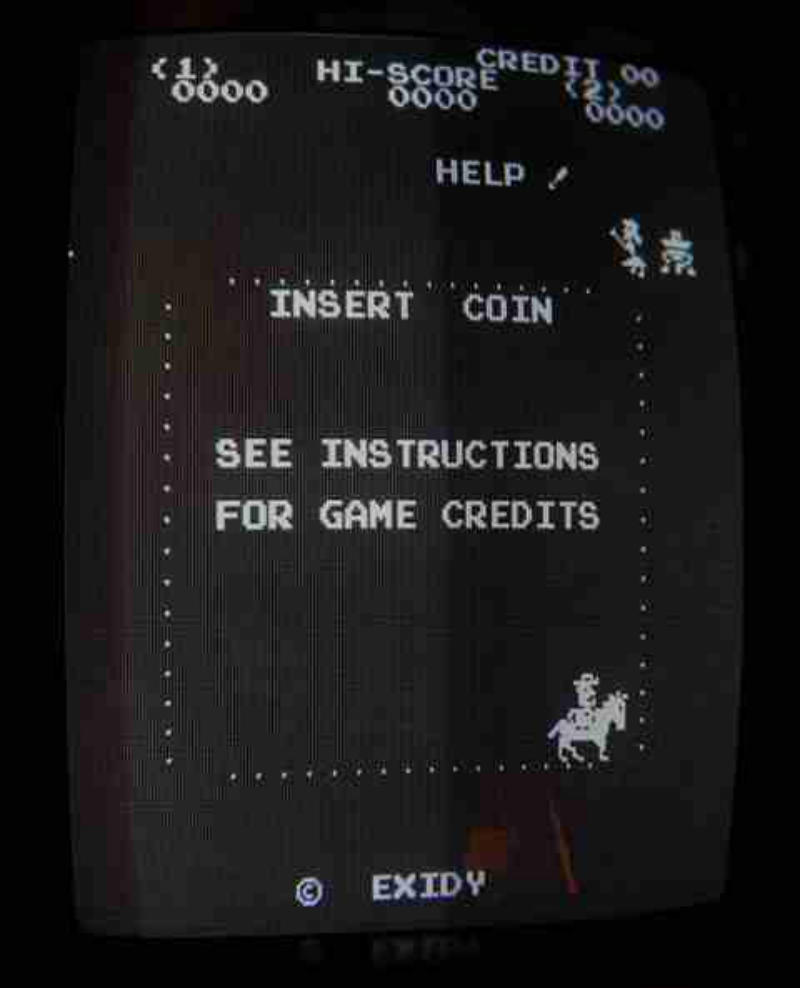

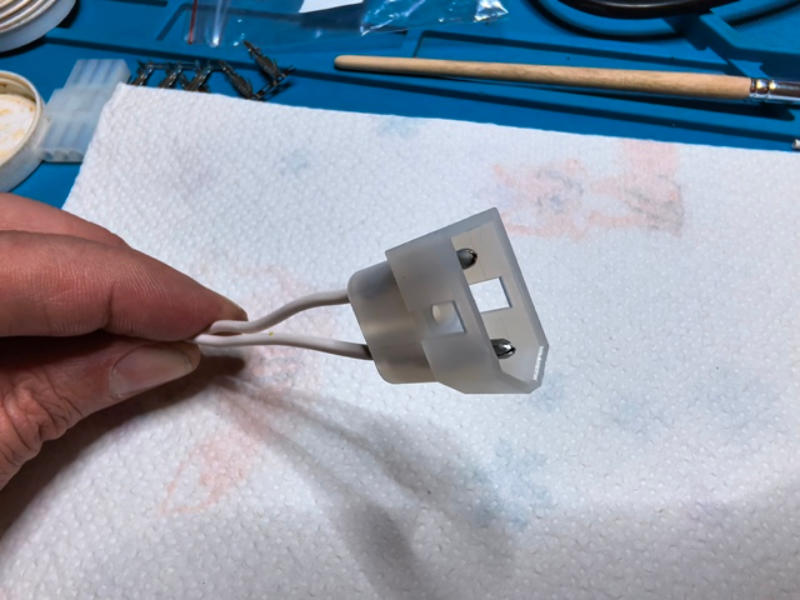

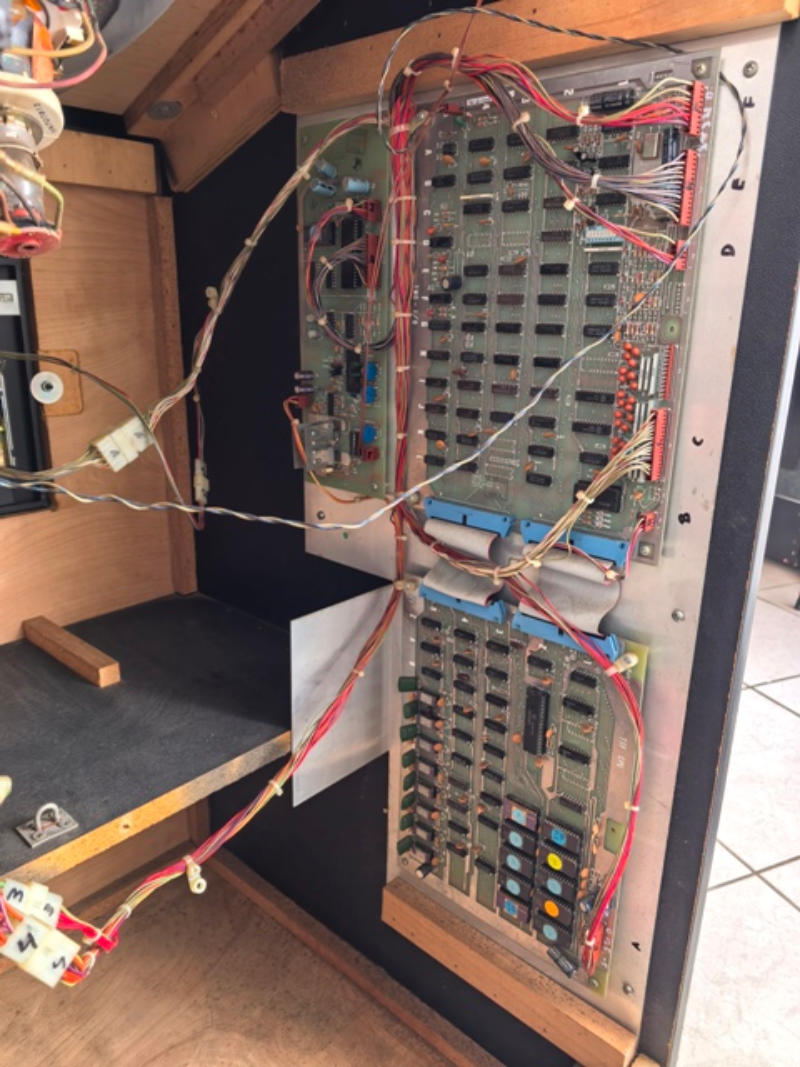

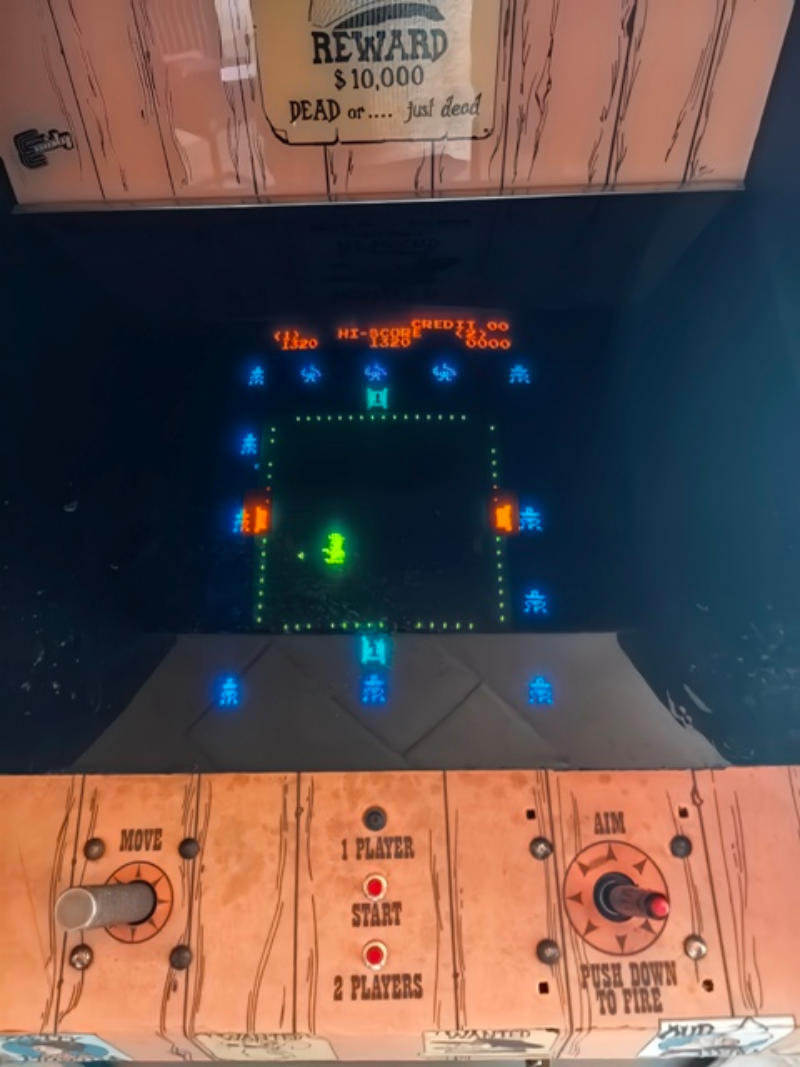

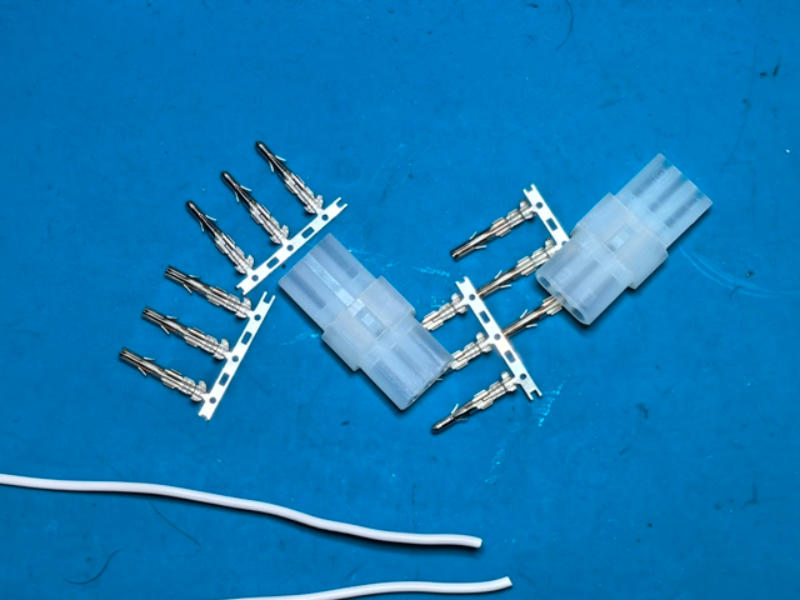

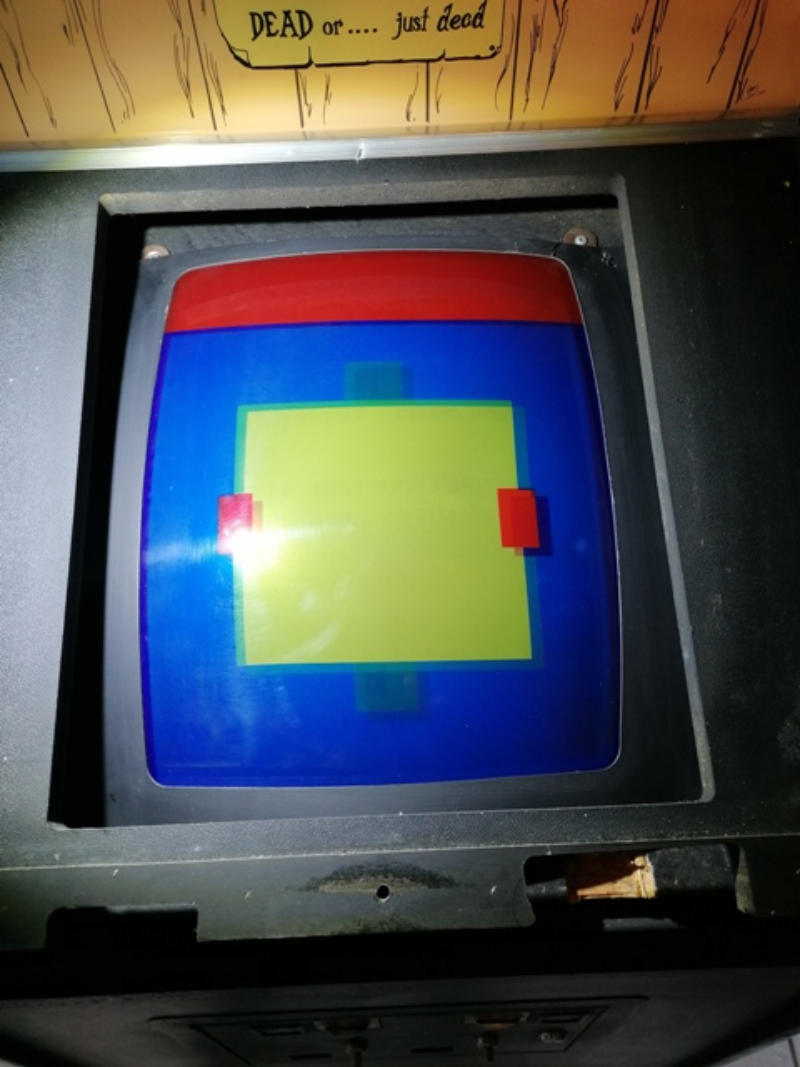

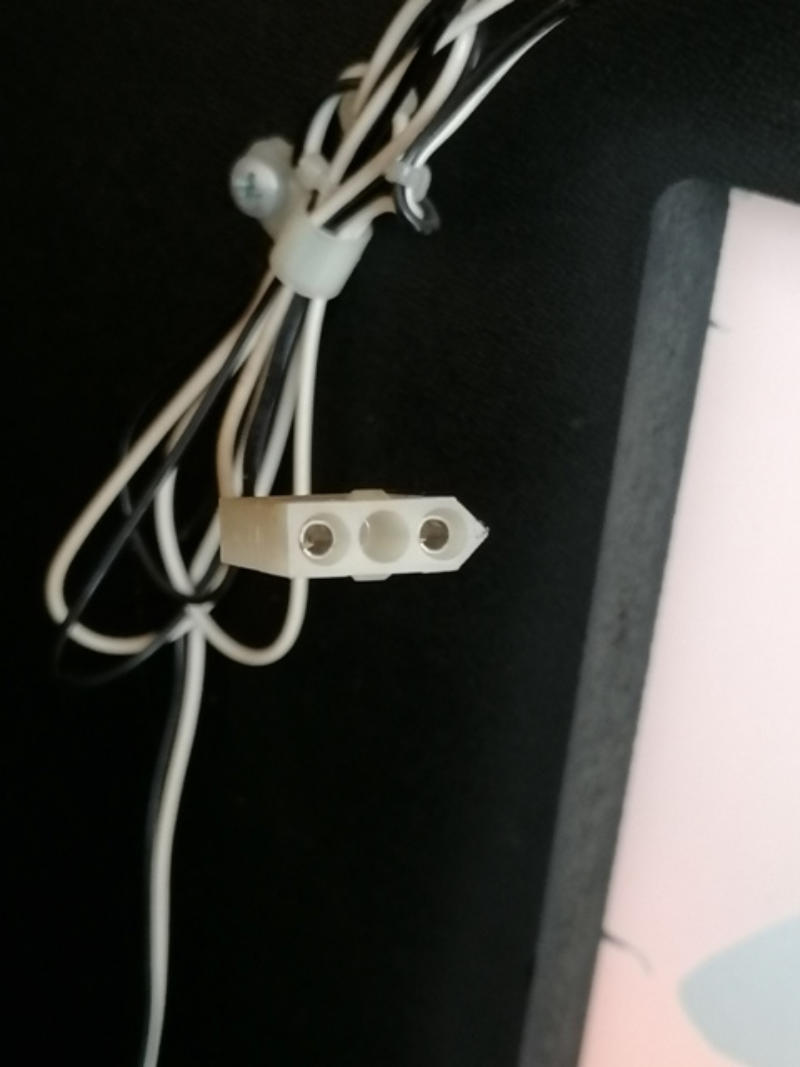

Für die Marquee-Beleuchtung waren normale Leuchtmittel verbaut. Diese werde ich durch LED-Birnen ersetzen. Allerdings hatte mir der Vorgänger zwei Fassungen samt Kabel und Stecker geklaut. SamWhisky aus dem Arcade-Reloaded-Forum hatte mir nun zwei Stecker bei seiner Pole-Position-Bestellung mit dazu bestellt. Neue Fassungen und Leuchtmittel bekam ich bei Amazon. Inzwischen war es so weit und ich traf mrdo. Er übergab mir die Platinen. An dieser Stelle noch mal herzlichen Dank fürs Drüberschauen! Dann ging es an den Einbau: Zuerst die Netzteilplatine und dann die Spieleplatine. Ich hatte nochmals alles überprüft, dann kam der erste Test. Einschalten... Testton... kein Rauch... und Tataaaaaaaaaaaaaaa... Bild! Und zwar ein richtig schönes.

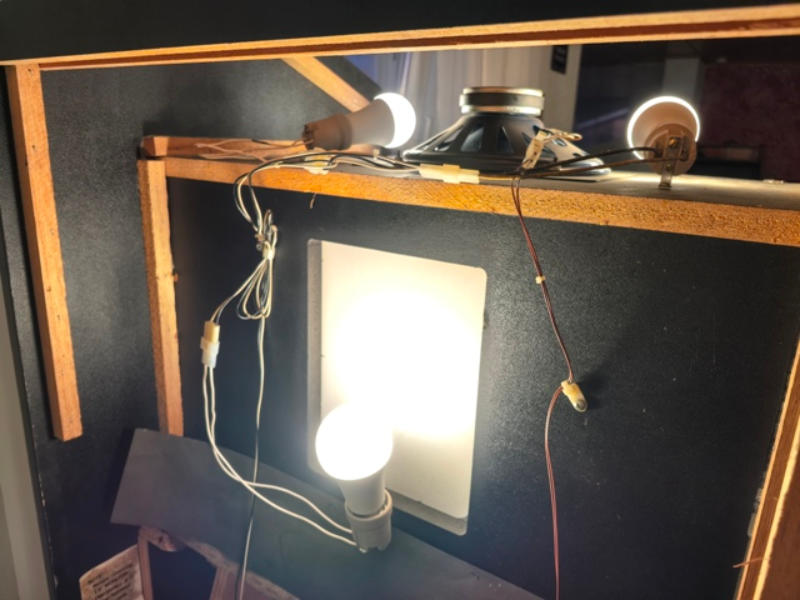

Da nach kurzer Zeit auch die Stecker von SamWhisky sowie die Fassungen und Leuchtmittel von Amazon kamen, konnte ich mit der Marquee-Beleuchtung weitermachen. Beim Lampenkauf war darauf zu achten, dass welche mit 110-Volt-Betriebsspannung besorgt wurden. Die Beleuchtung läuft nämlich mit 110 Volt.

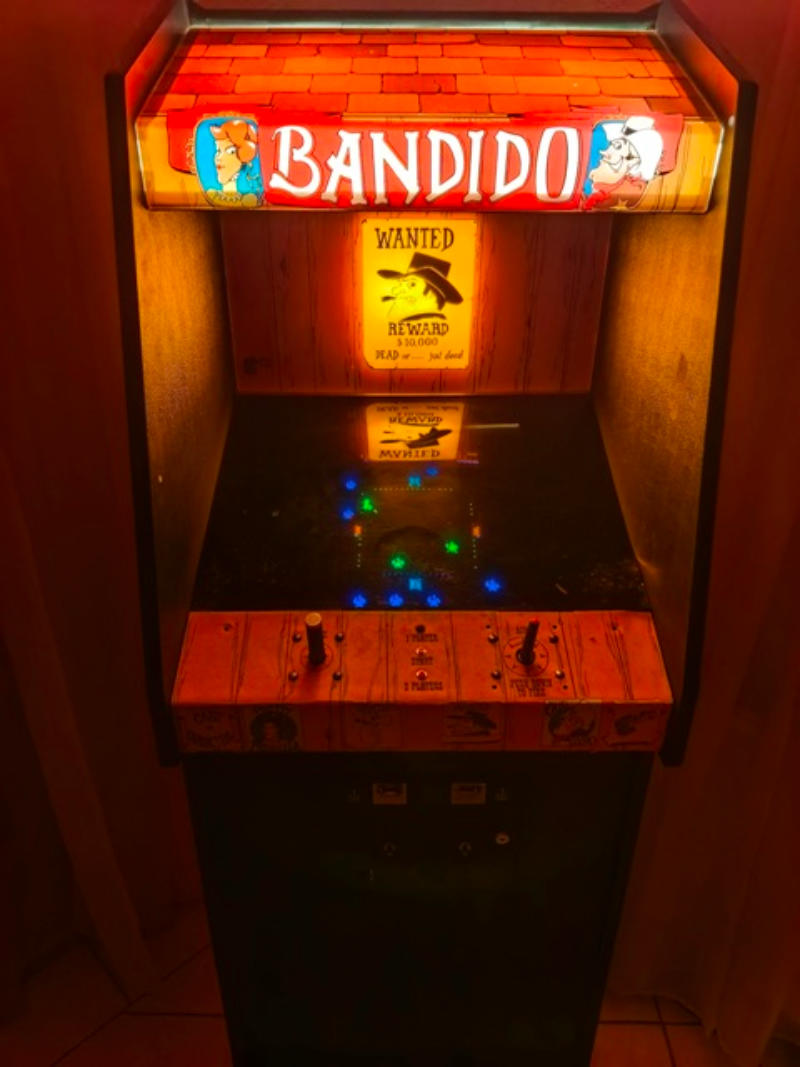

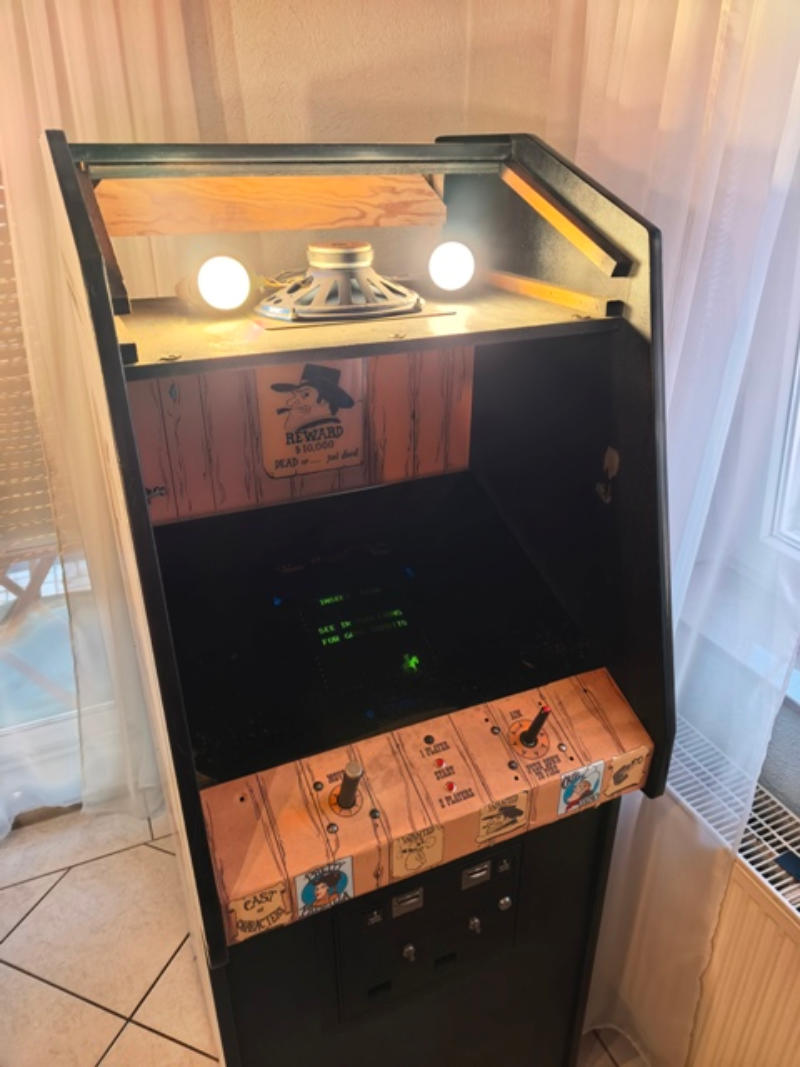

Nachdem alles eingebaut und angeschlossen war, sah es so aus:

Als Nächstes überprüfte ich noch die Münzprüfer, aber dort war erstaunlicherweise alles in Ordnung. Etwas reinigen und gut. Letzten Endes hatte ich das Cab dann komplett zusammengebaut. Es sieht wunderschön aus. Die Restaurierung hat sich gelohnt. Auch ist das Spiel sehr unterhaltsam.

Was muss noch gemacht werden: - getönte Plexiglascheibe - 1 und 2 Player Start Knöpfe

Vielen Dank an mrdo und SamWhiskey aus dem „arcade-reloaded“ Forum für die Unterstützung. Gerne dürft Ihr in unserem Forum an der Restauration / Reparatur teilhaben und mitdiskutieren. Zum Forum gehts hier. Eine Registrierung ist erforderlich. …to be continue…
