Fehleranalyse: - Spieltisch zeigt Fehler „F“ an - Batterie leer

NSM - Mann oh Mann Batterie leer

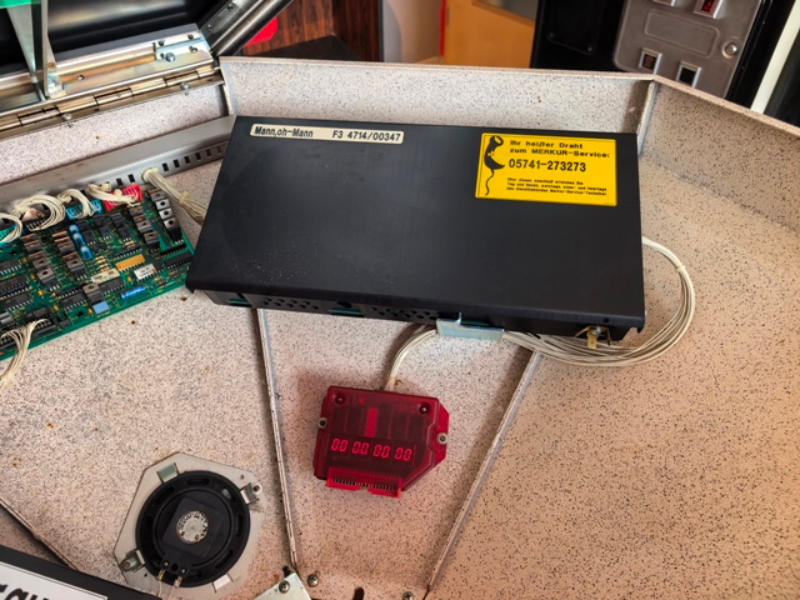

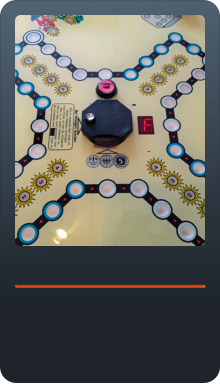

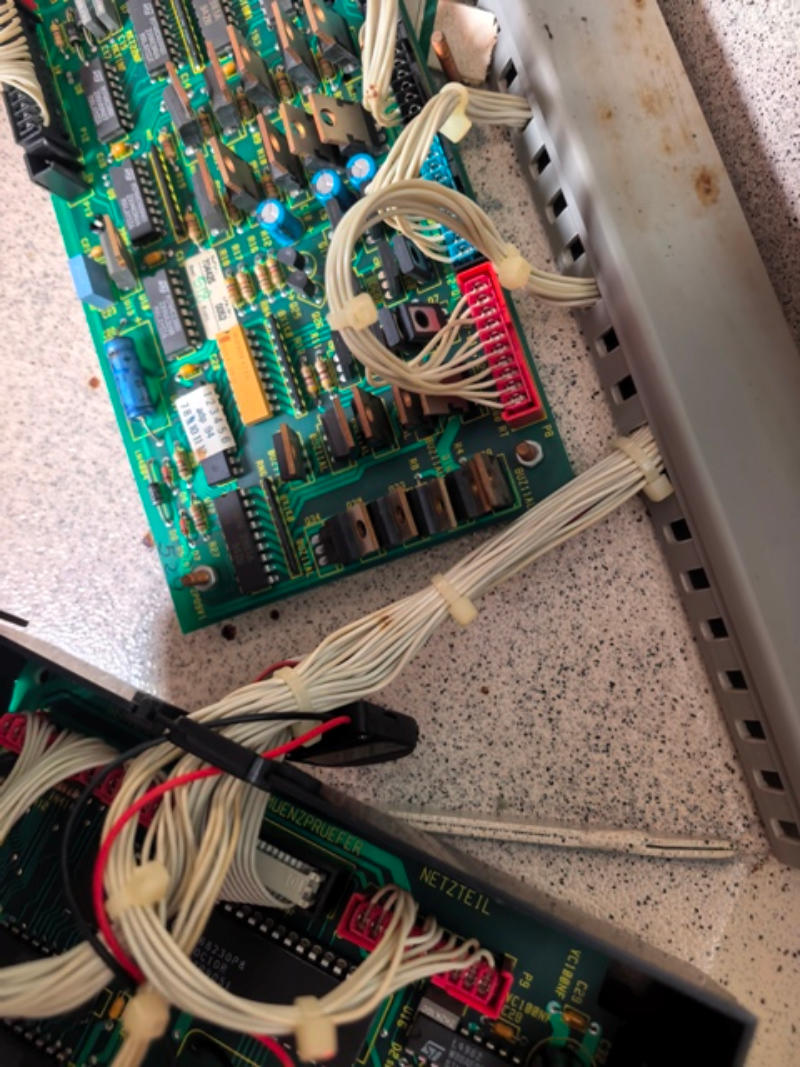

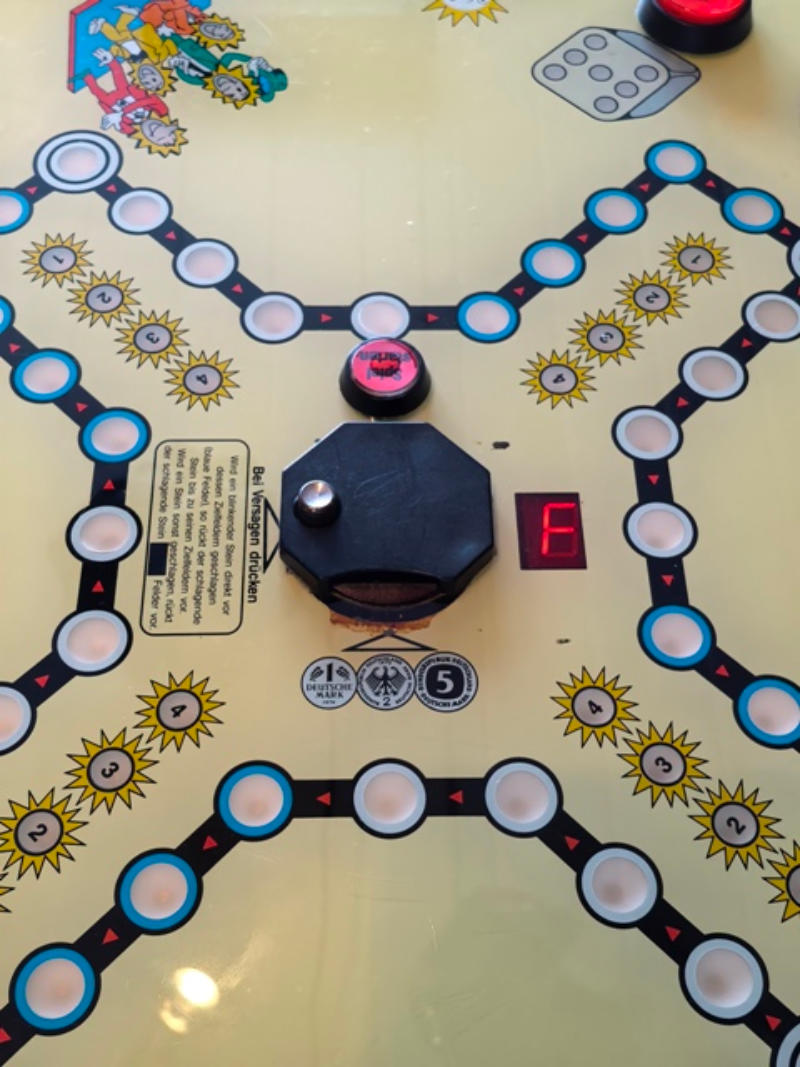

Als ich meinen „Mann oh Mann“-Spieletisch einschaltete, erschien die Fehlermeldung „F“ auf dem Display. Der Fehler war bekannt und eigentlich hatte ich schon seit einiger Zeit darauf gewartet. Die Batterie war leer. Nach gut 30 Jahren durfte das ja mal sein. Was viele nicht wissen, in den Dingern ist eine Geldspieler Steuereinheit verbaut, und die ist in diesem Gehäuse:

Datenschutz Impressum

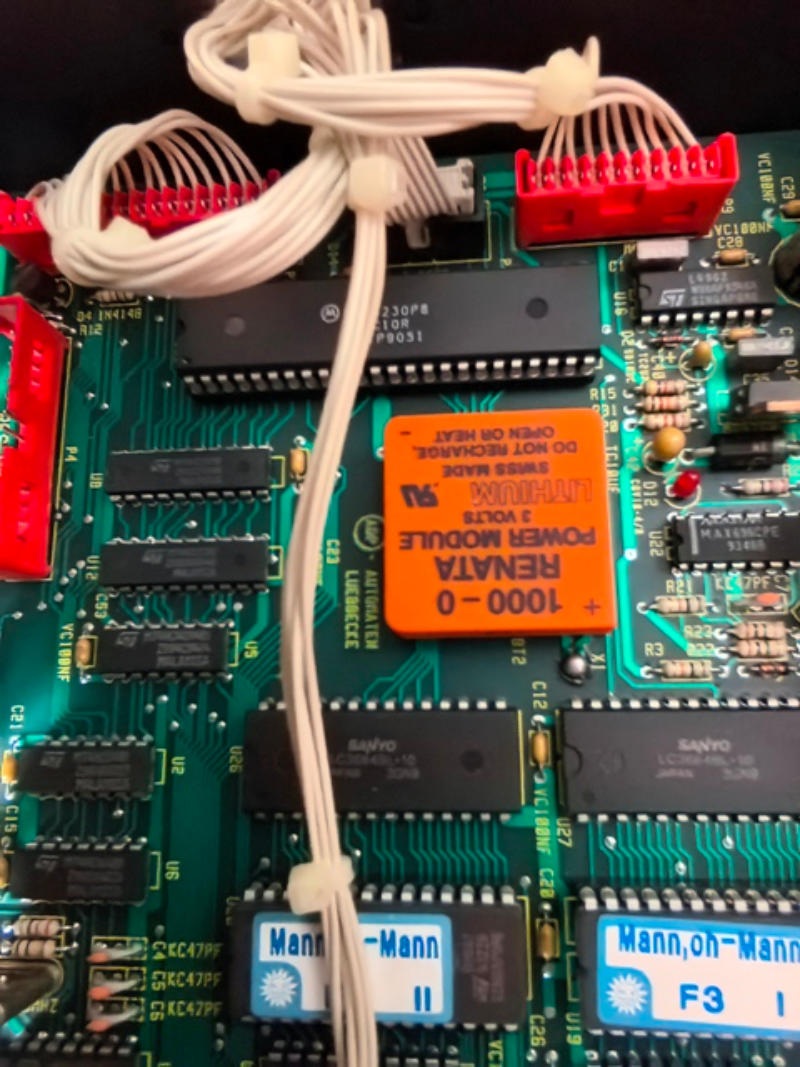

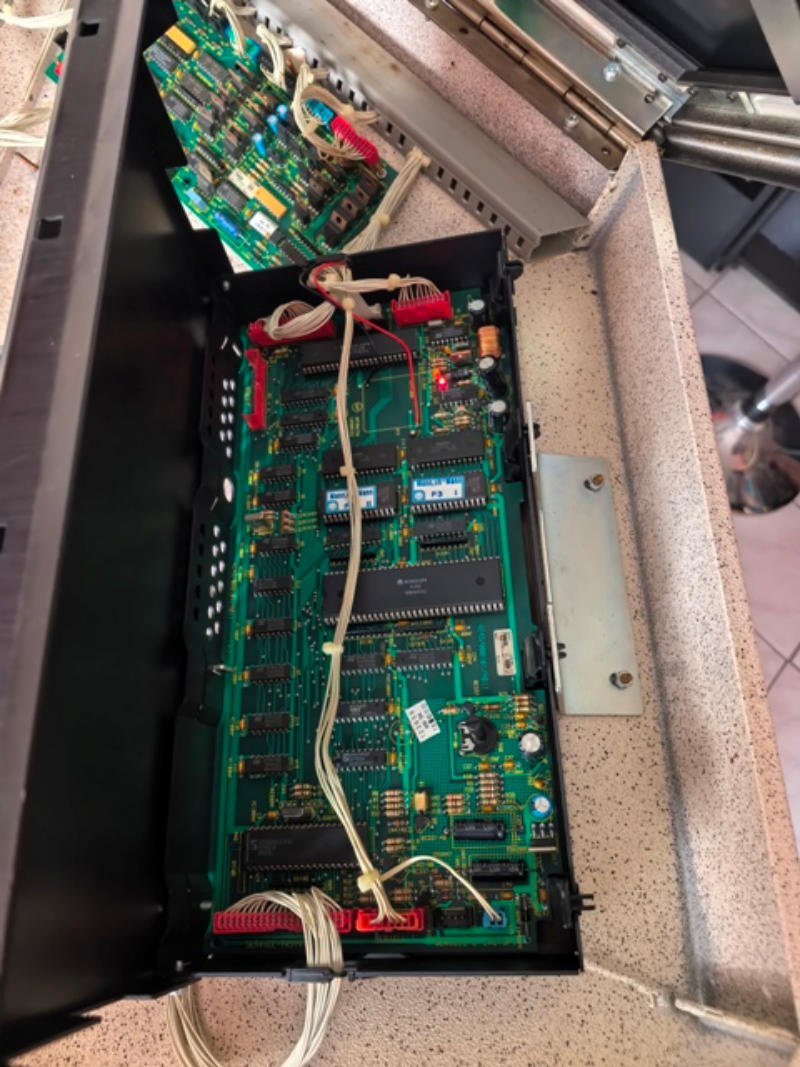

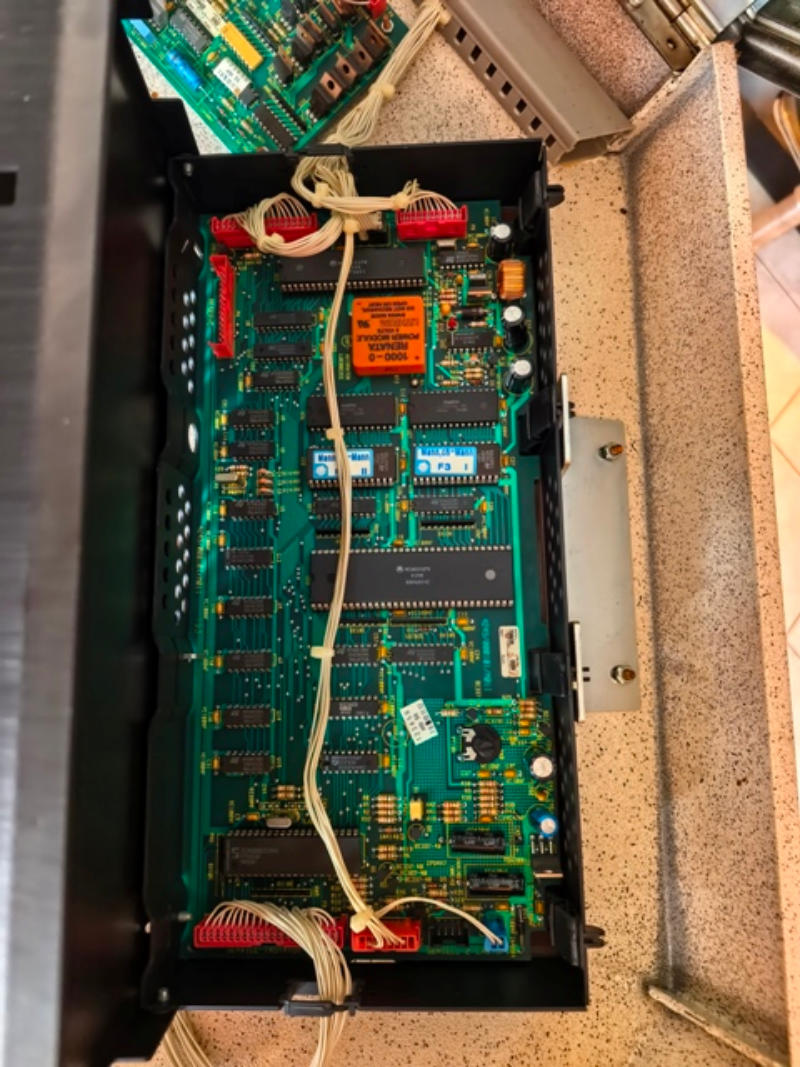

Aufgeklappt sieht das dann so aus, und da ist sie dann auch schon… die Renata Batterie:

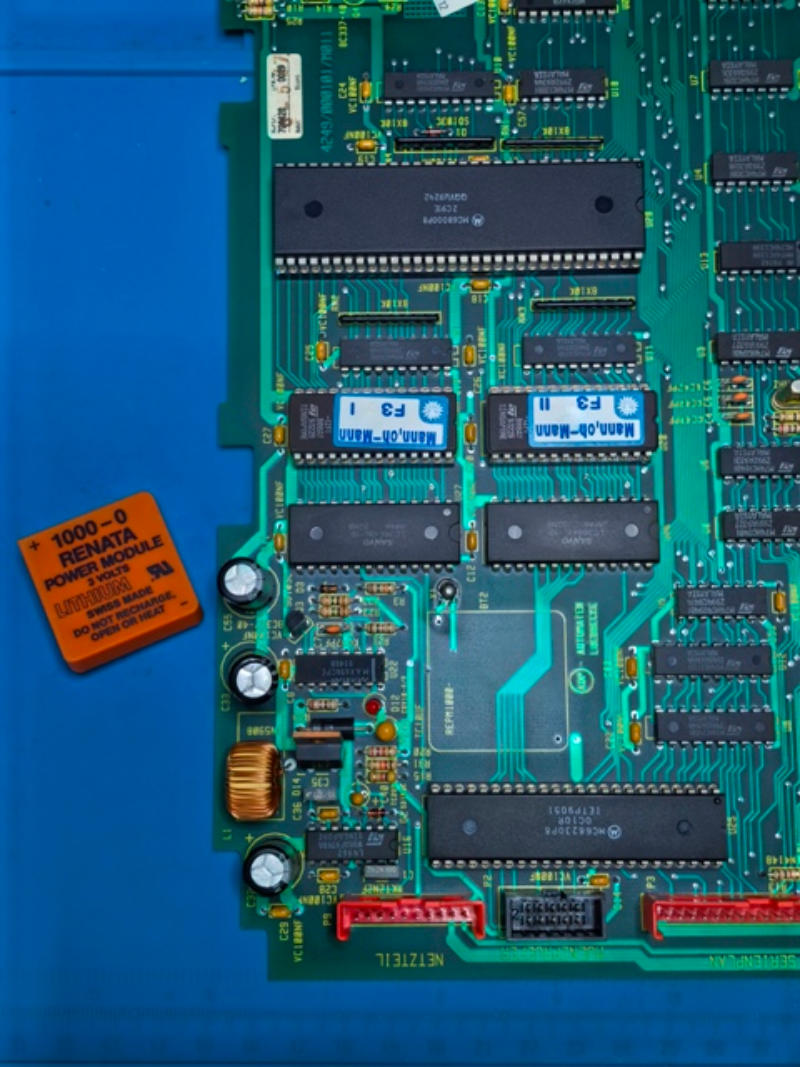

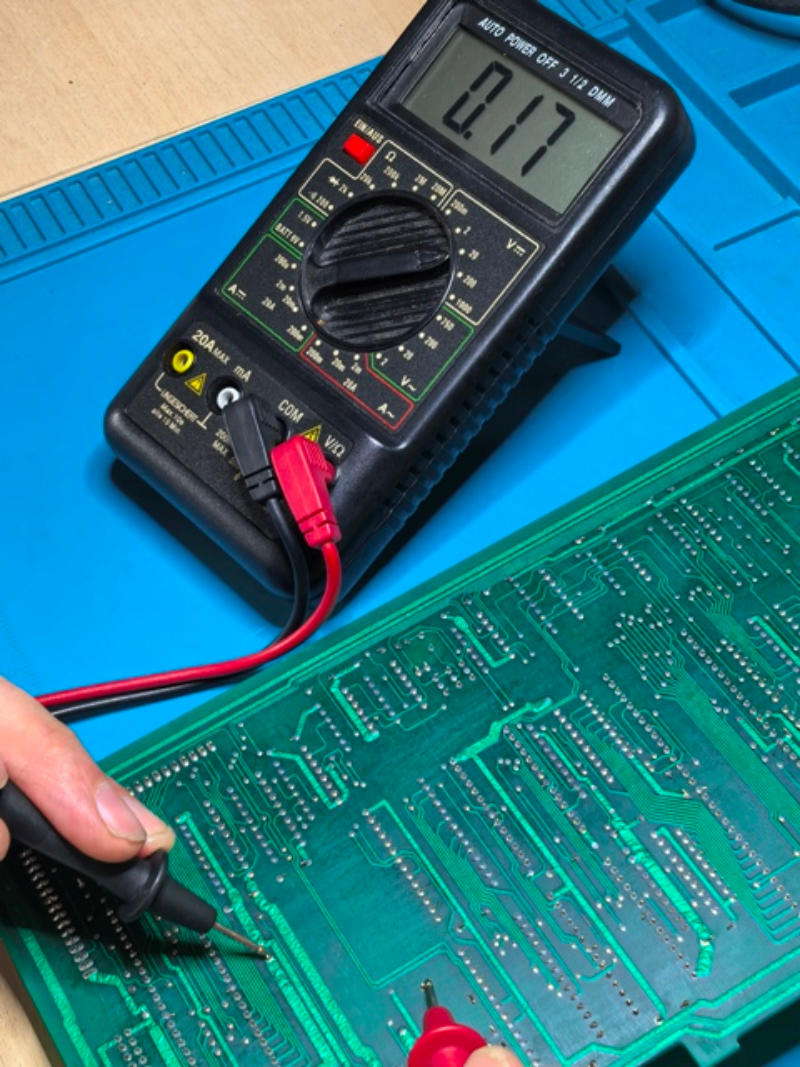

Renata ist nix anderes als eine vergossene 3 Volt Knopfzelle. Zum Messen und Auslöten musste ich die Platine aus dem Gehäuse ausbauen. Mit 0,17 Volt hatte sie dann auch ihren Dienst getan.

Getauscht hatte ich das dann gegen einen neuen Batteriehalter und eine 3-Volt- Knopfzelle. Den Halter legte ich nach außen, obwohl das bei Knopfzellen eigentlich nicht unbedingt nötig gewesen wäre. Als ich den Tisch dann kurz einsteckte, brannte die LED, aber das „F“ auf dem Display war immer noch da.

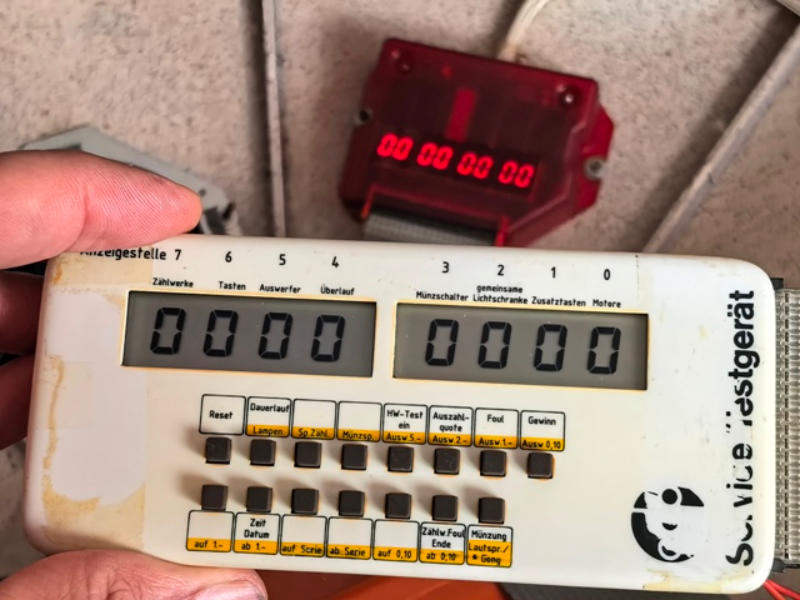

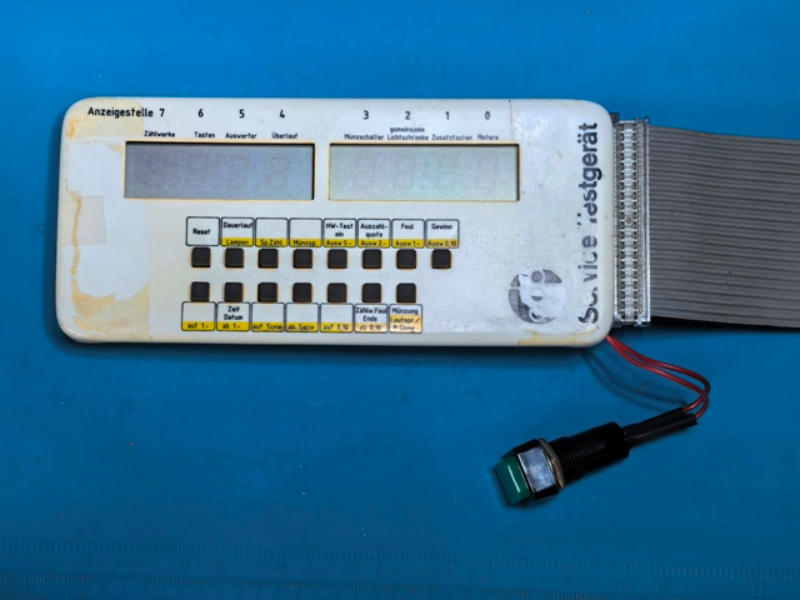

Wie bei den Geldspielern musste auch diese Steuereinheit initialisiert werden. Dazu wurde die weiße adp-Servicetastatur benötigt. Diese wurde in die Steuereinheit gesteckt, und dann mussten unten der ganz linke und der ganz rechte (hier der zusätzlich eingebaute) Knopf gedrückt werden.

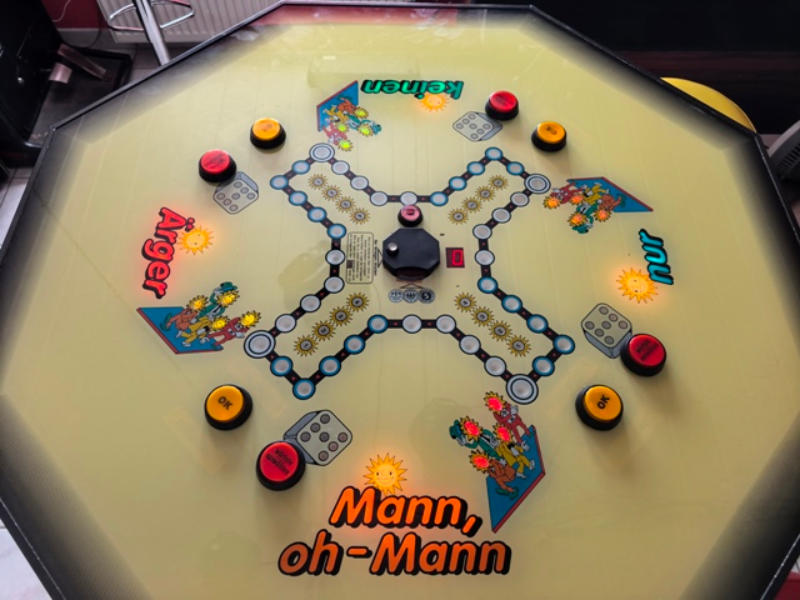

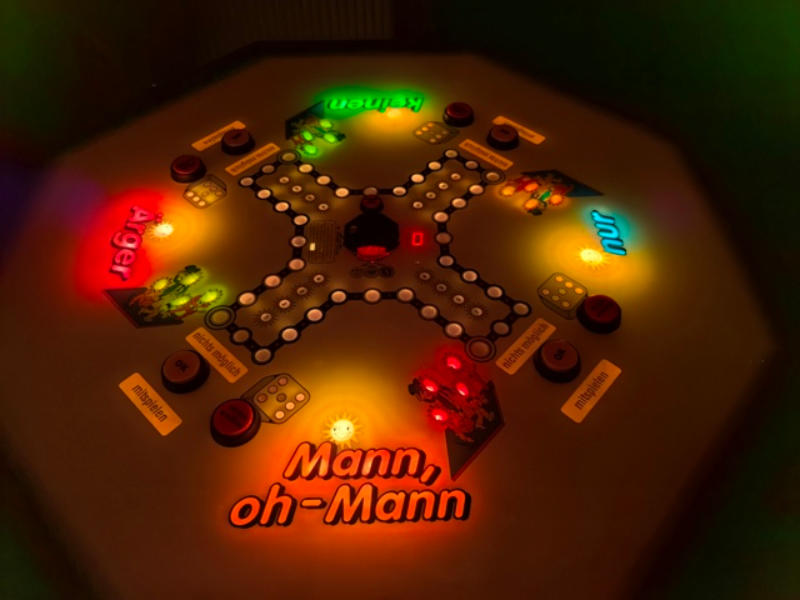

Danach gab es einen kurzen Quittierton und das Ding lief wieder. Die internen Spieleinstellungen, wie das Werbelicht oder wie viele Felder bei einem geworfenen Hut nach vorne gesprungen wurde, mussten wieder gesetzt werden, da diese Einstellungen durch die leere Batterie verloren gegangen waren.

Gerne dürft Ihr in unserem Forum an der Restauration / Reparatur teilhaben und mitdiskutieren. Zum Thread gehts hier. Eine Registrierung ist erforderlich. Materialeinsatz: - 1 x Batteriefach für Knopfzelle - 1 x Knopfzelle CR2032
