Sega Outrun Monitor Chassis KTN-20 defekt

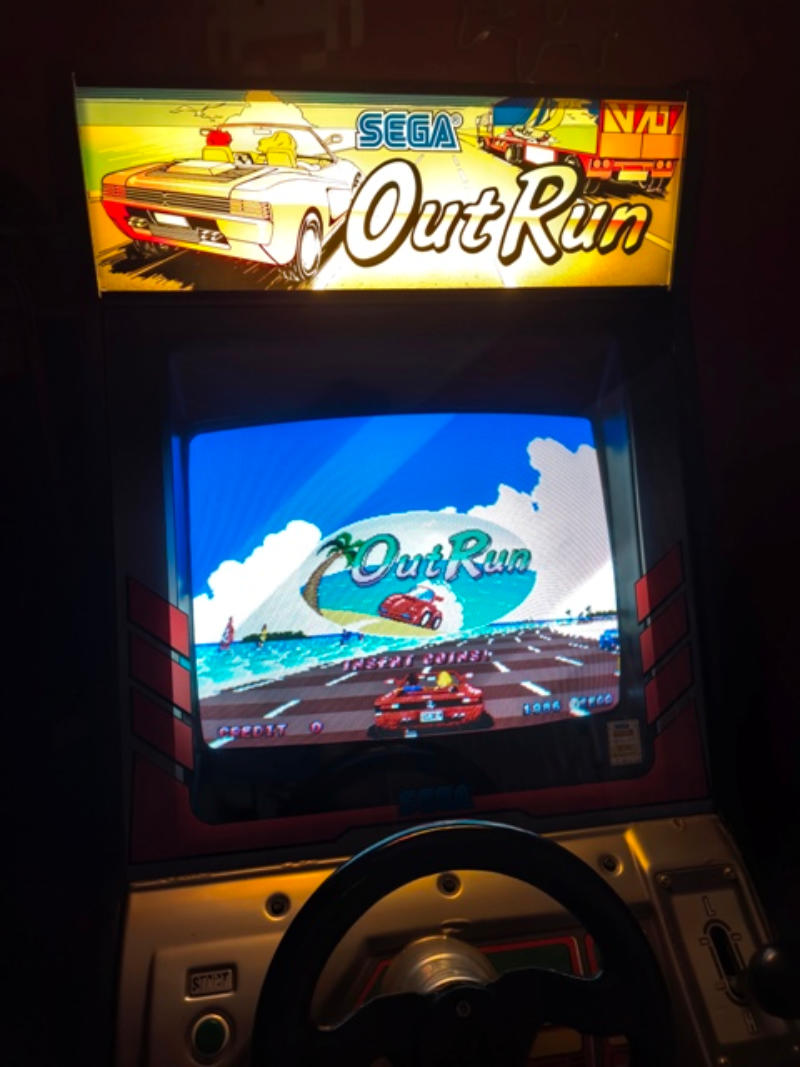

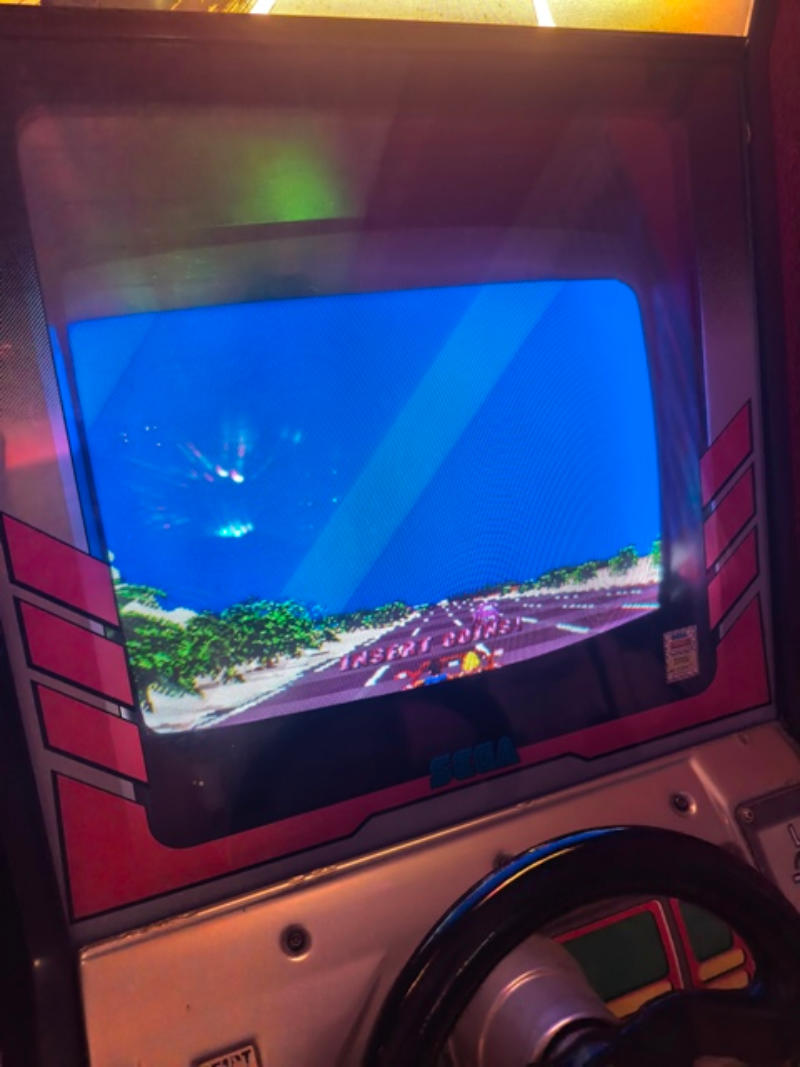

Der Sega Outrun wollte nach dem Einschalten nicht mehr richtig funktionieren. Das Bild scrollte langsam durch. Nach nochmaligem Ausschalten und erneuten Einschalten herrschte gähnende Leere. Es gab kein Bild mehr.

Datenschutz Impressum

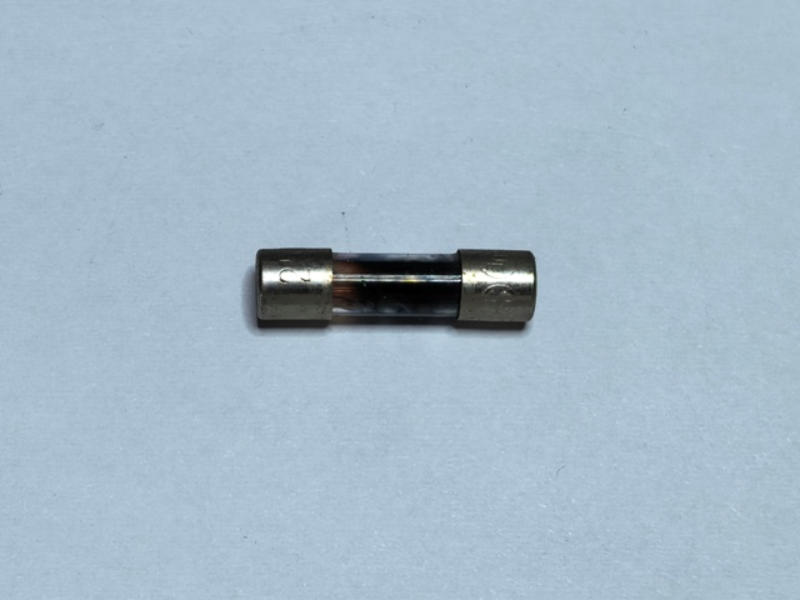

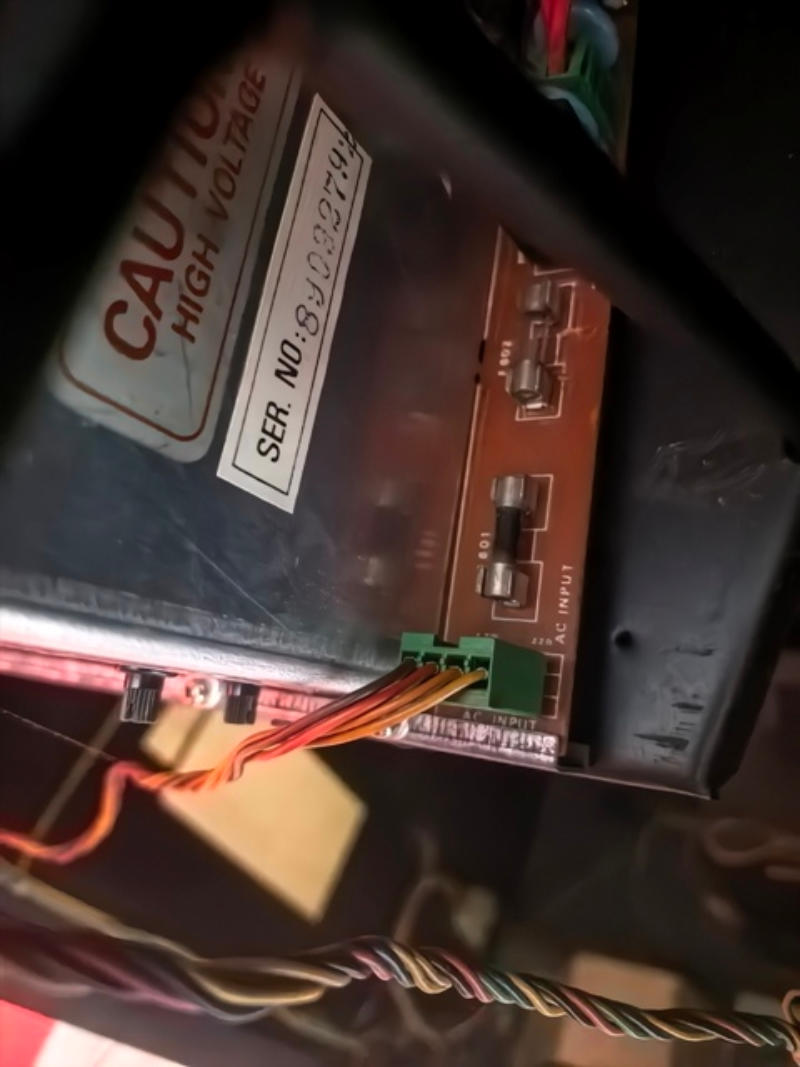

Als ich in das Cab hineinschaute, fiel mir auf, dass die Sicherung mit so richtig Schmackes durchgebrannt war.

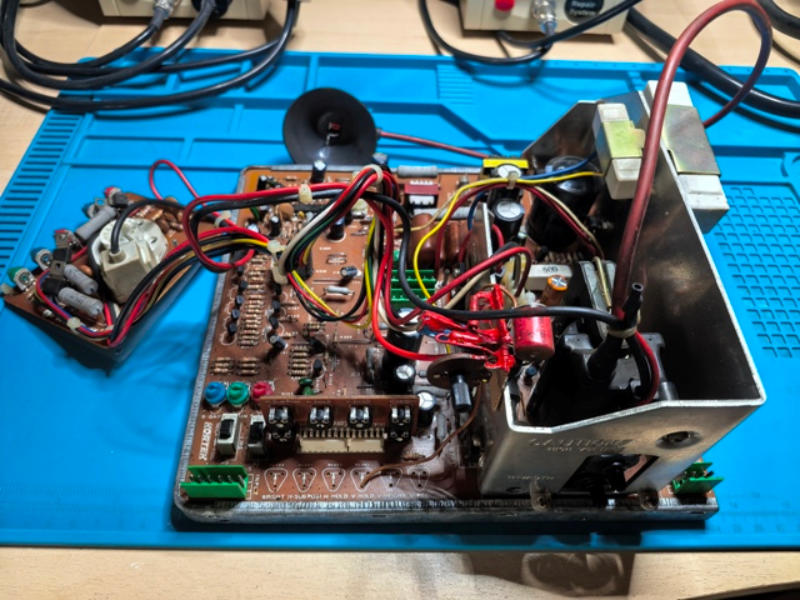

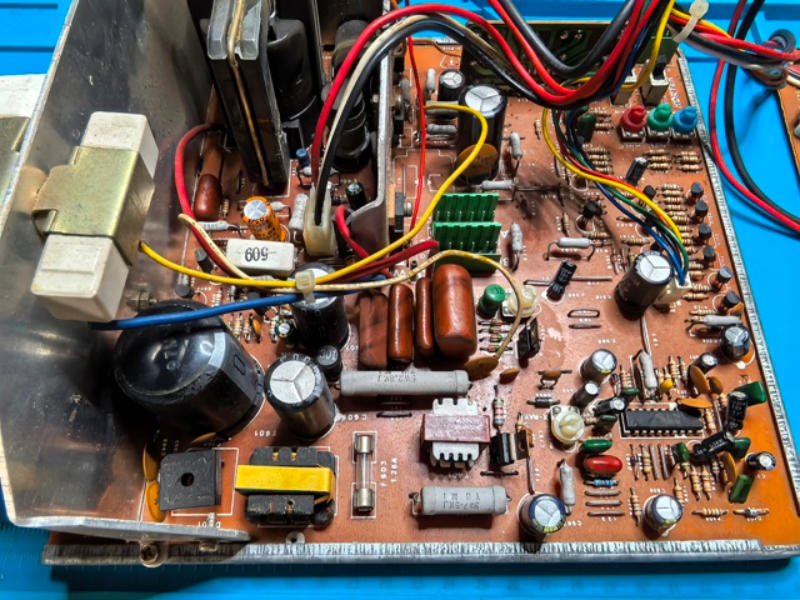

Ich entlud dann die Bildröhre und baute das Chassis (KTN-20) aus. Auf dem Tisch schaute ich es mir oberflächlich an, aber außer der defekten Sicherung fiel mir nichts auf. Dass diese geflogen war, hatte sicherlich seinen Grund. Ich prüfte den Transistor D1399 dann noch auf einen Masseschluss, indem ich das Multimeter auf den Durchgangsprüfer (Piep-Modus) stellte. Eine Messspitze hielt ich an das Metallchassis (Masse) und die andere an den Kollektor (Pin 2). Hier piepste es jedoch nicht, der Test gegen Masse war also in Ordnung.

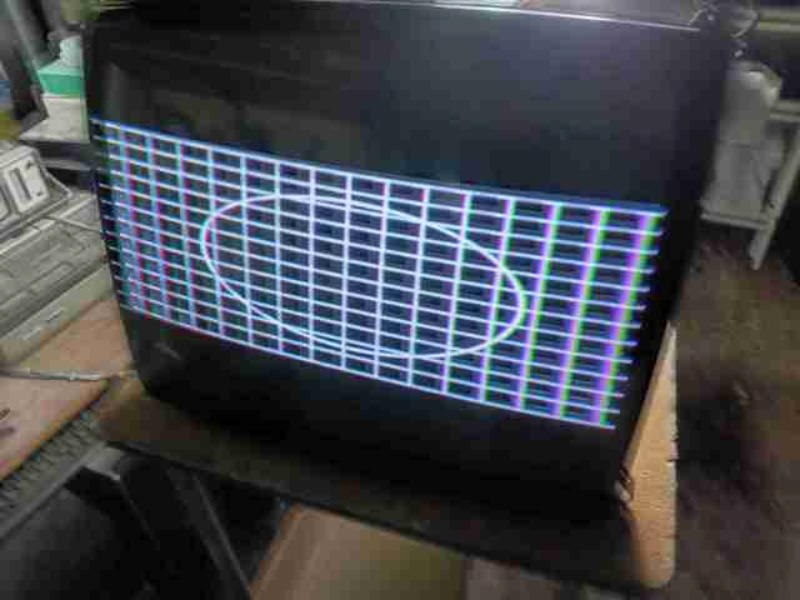

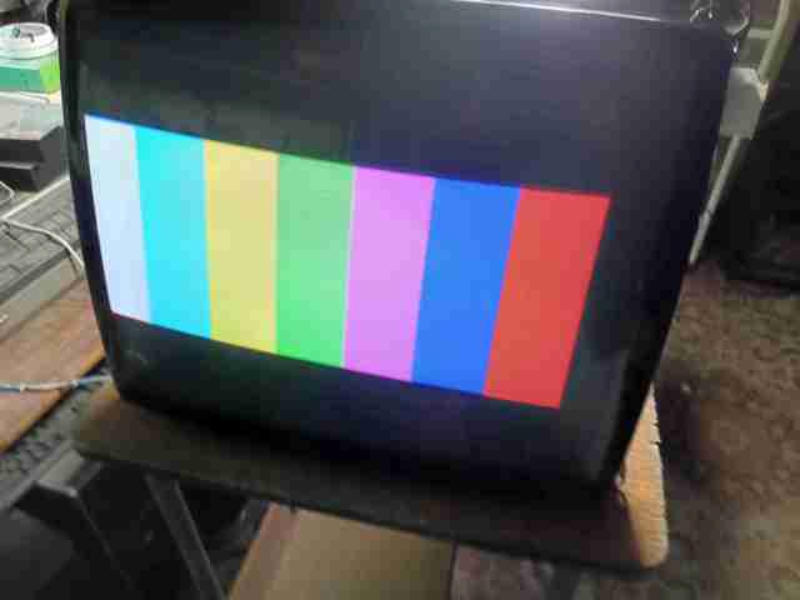

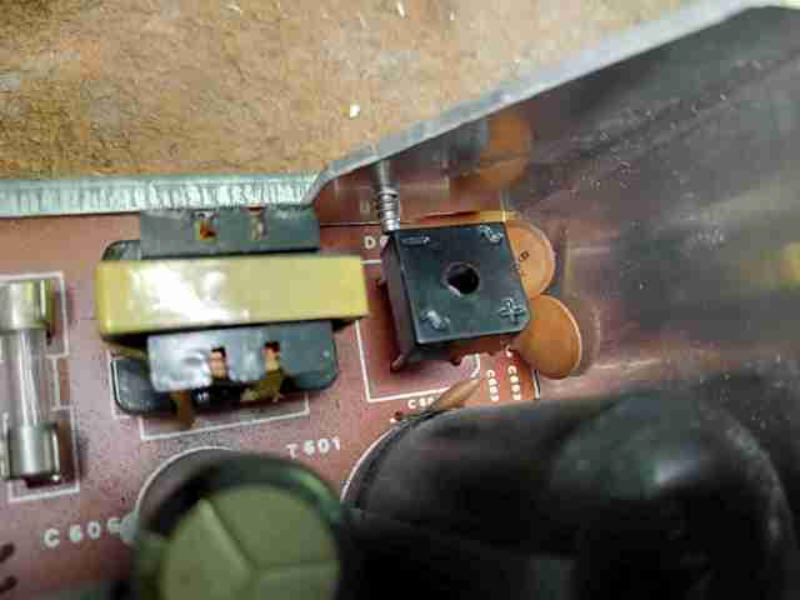

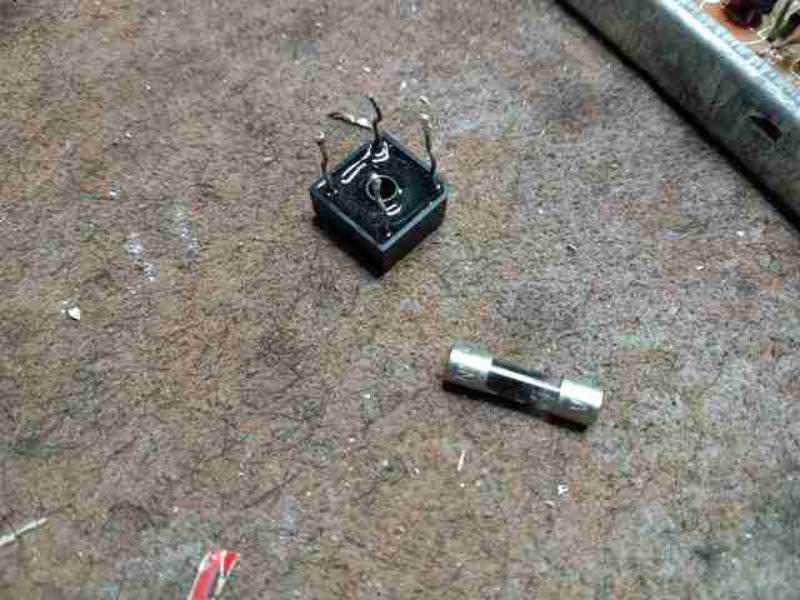

Ich hatte dann auch nicht mehr lange rumgemacht und kontaktierte Winni, unseren Monitor-Spezialisten aus dem Arcade-Reloaded-Forum. Er ist auf diesem Gebiet einfach Profi und nahm sich des Chassis an. Der Fehler wurde auch gleich gefunden. Eine Diode des Brückengleichrichters hatte einen Kurzschluss; es war der KBPC1-06. Wie misst man einen Kurzschluss an einem KBPC1-06: Um einen Kurzschluss zuverlässig zu messen, sollte das Bauteil ausgelötet sein, da umliegende Bauteile (wie Trafos oder Kondensatoren) sonst das Messergebnis verfälschen können. Auf dem Gehäuse des KBPC1-06 sind die vier Pins beschriftet mit zwei Wechselstrom-Eingänge, oft diagonal oder nebeneinander (~ und ~) und einem Plus Ausgang und einem Minus Ausgang. Nun stellt man das Multimeter auf den Durchgangsprüfer (Piep-Modus). Miss alle sechs möglichen Kombinationen zwischen den Pins durch: 1. ~ (AC1) gegen ~ (AC2) 2. + gegen - 3. ~ (AC1) gegen + 4. ~ (AC2) gegen + 5. ~ (AC1) gegen - 6. ~ (AC2) gegen - Sobald das Multimeter bei einer dieser Messungen dauerhaft piept (0 Ohm), hat mindestens eine der internen Dioden einen Totalkurzschluss. Das Bauteil ist defekt. Nach Austausch wurde das Chassis noch getetstet und danach wieder ins Gerät zurück gebaut. Out Run fährt wieder.

Gerne dürft Ihr in unserem Forum an der Restauration / Reparatur teilhaben und mitdiskutieren. Zum Thread gehts hier. Eine Registrierung ist erforderlich. Materialeinsatz: - 1 x Brückengleichrichter KBPC1-06 - 1 x Sicherung 3A 250V
