Da der Aufbau ähnlich der Phönix ist und der gleiche Prozessor benutzt wird (TPM 8085AP) hatte ich den als erstes mal gegengetauscht. Dies brachte aber keine Besserung.

Fehleranalyse: - Absturtz - Klötzchenbildung

Pleiads - Absturz und Klötzchenbildung:

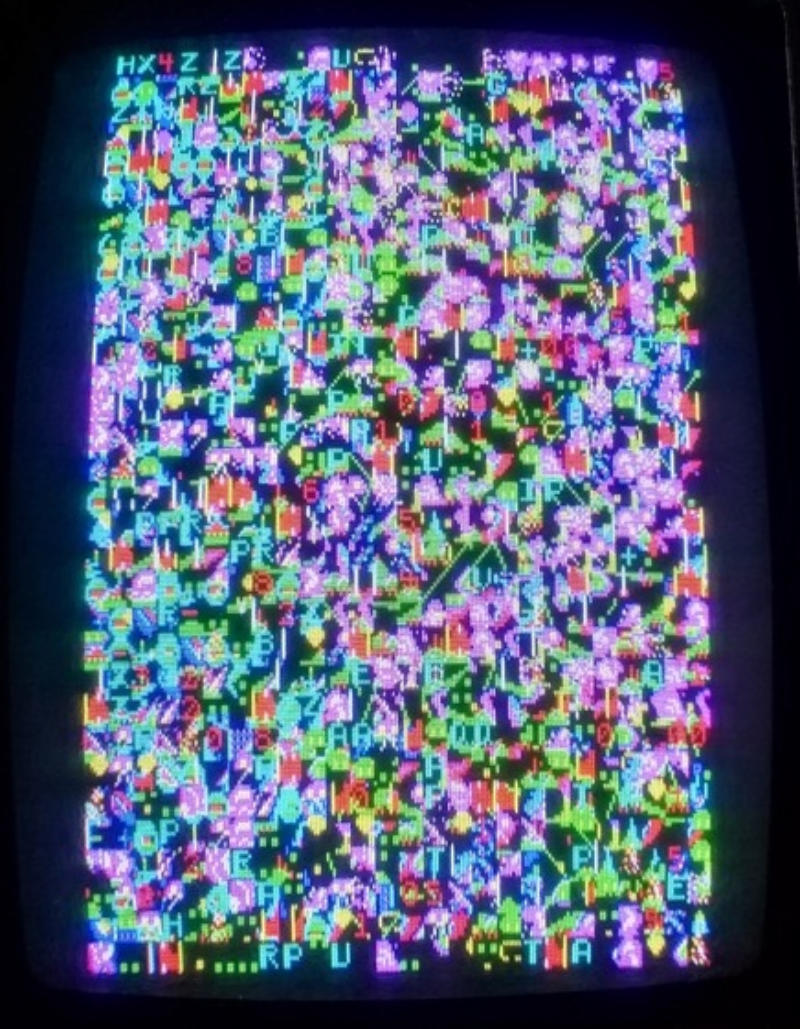

Nach ca. 30 Minuten Betrieb nur noch Pfeifton und eingefrorenes Bild.. Erneutes ein- und ausschalten brachte nix mehr. Nur noch Klötzchenbildung.

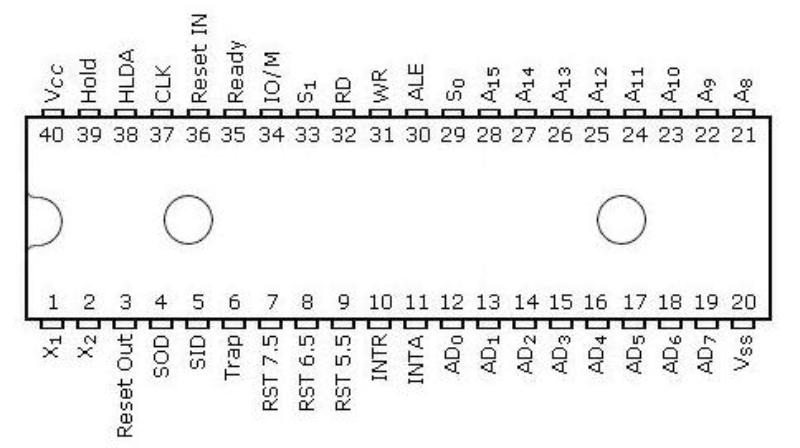

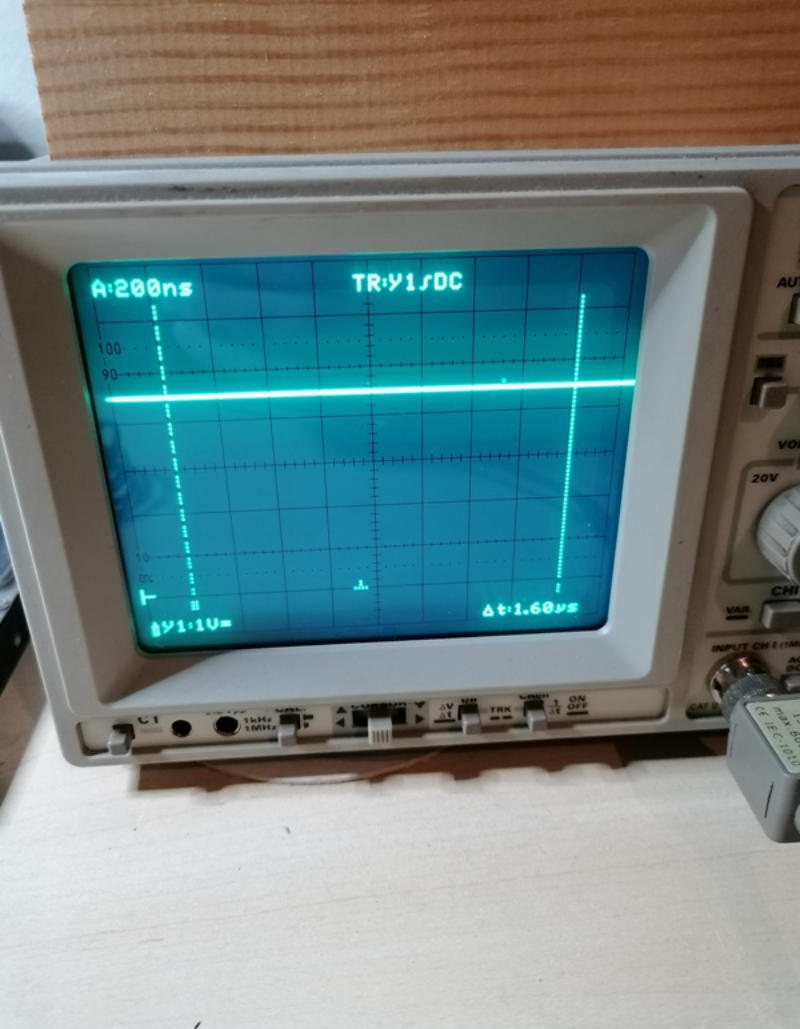

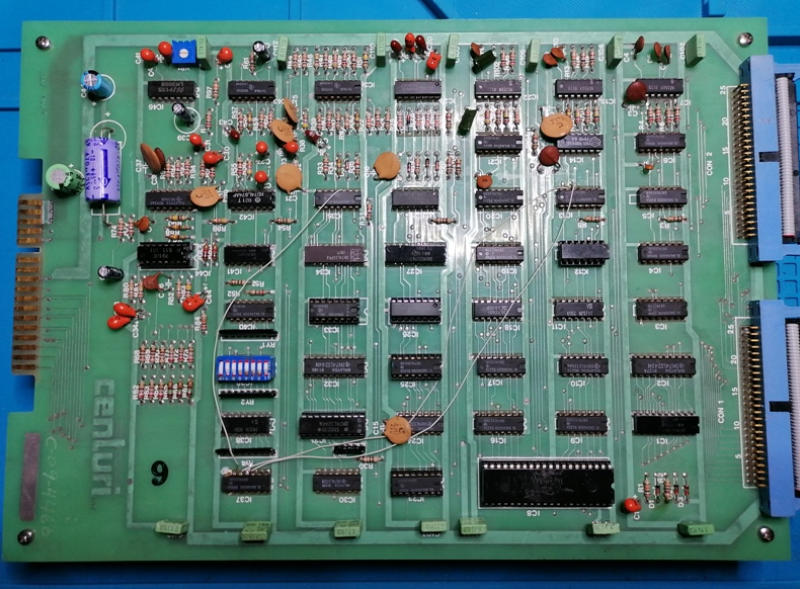

Dann hatte ich Messungen am CPU vorgenommen und bemerkt das die Clock (PIN 37) nicht in Ordnung war. Diese hing mal oben, mal unten... aber keine Schwingung.

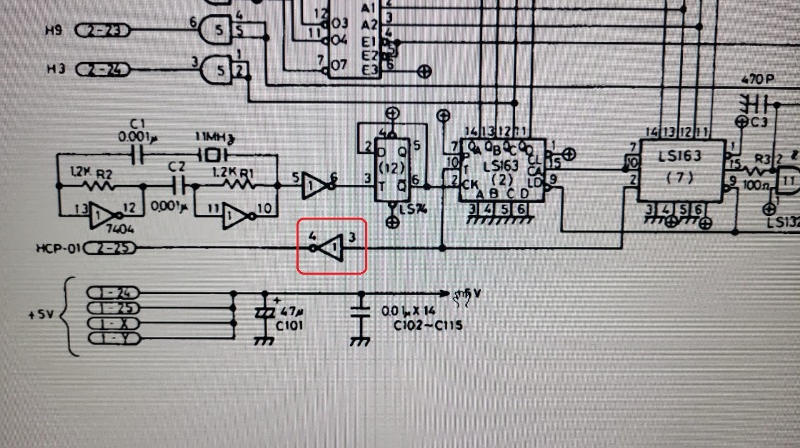

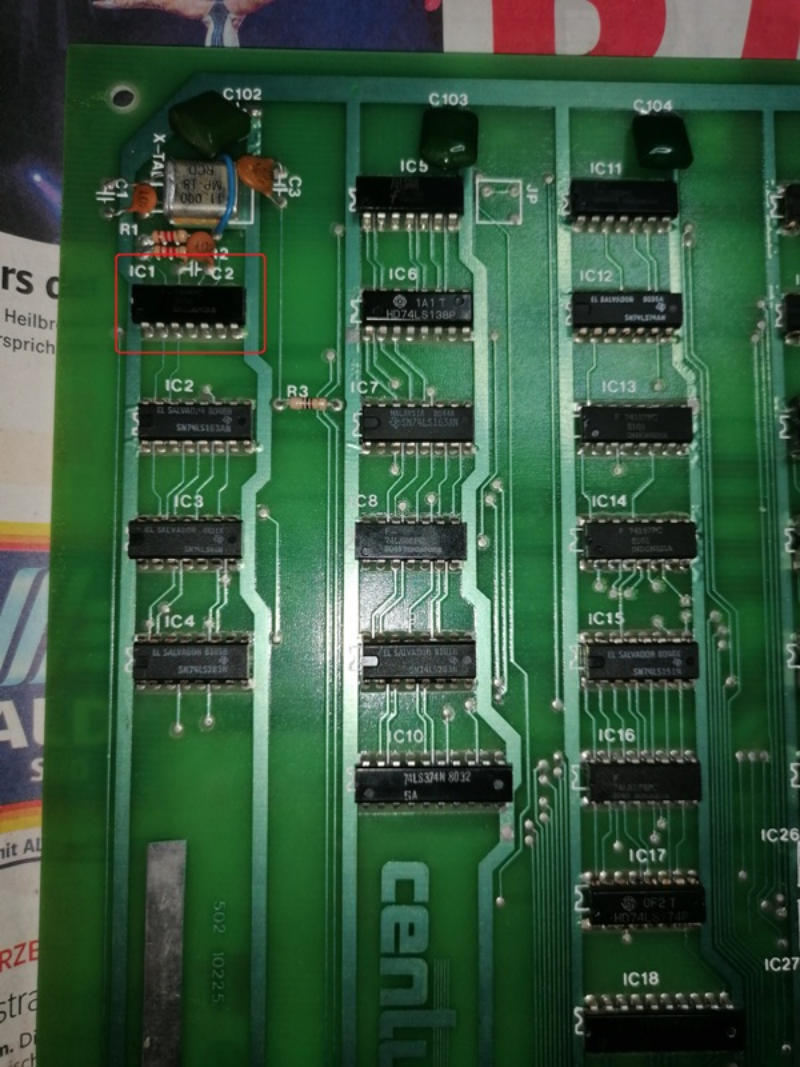

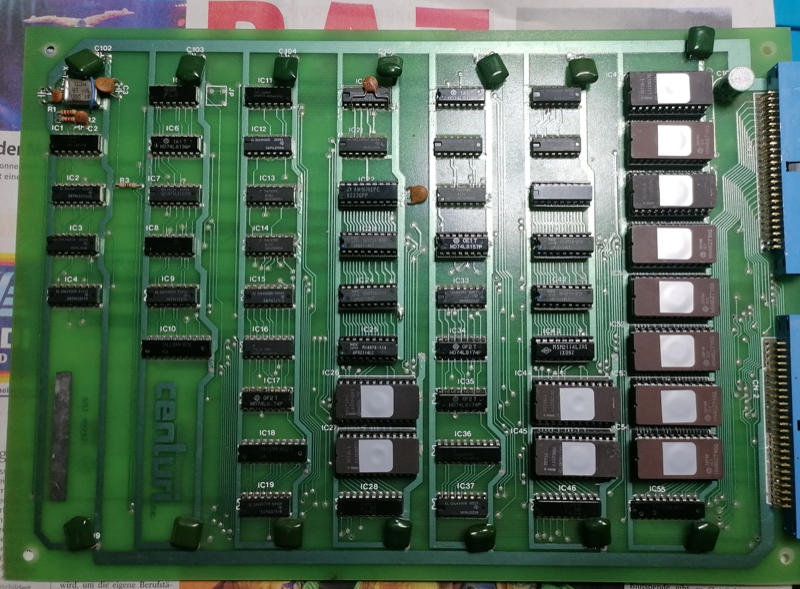

SamWhiskey gab mir dann vor, wonach ich messen und suchen sollte. Er schaute zunächst nach dem Schaltplan welche IC´s für die Clock zuständig waren. Das ist zum einen der IC1 (74LS04) auf dem Videoboard.

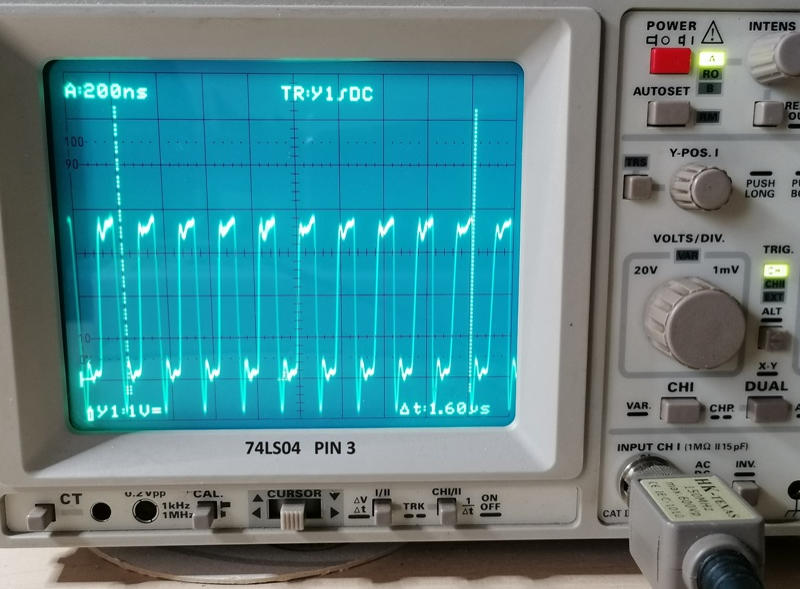

Hier galt es PIN 3 und 4 zu messen. Der 74LS04 ist ein normaler Inverter, das heißt was rein kommt muss auch raus kommen. Die Signale dort sahen gut aus.

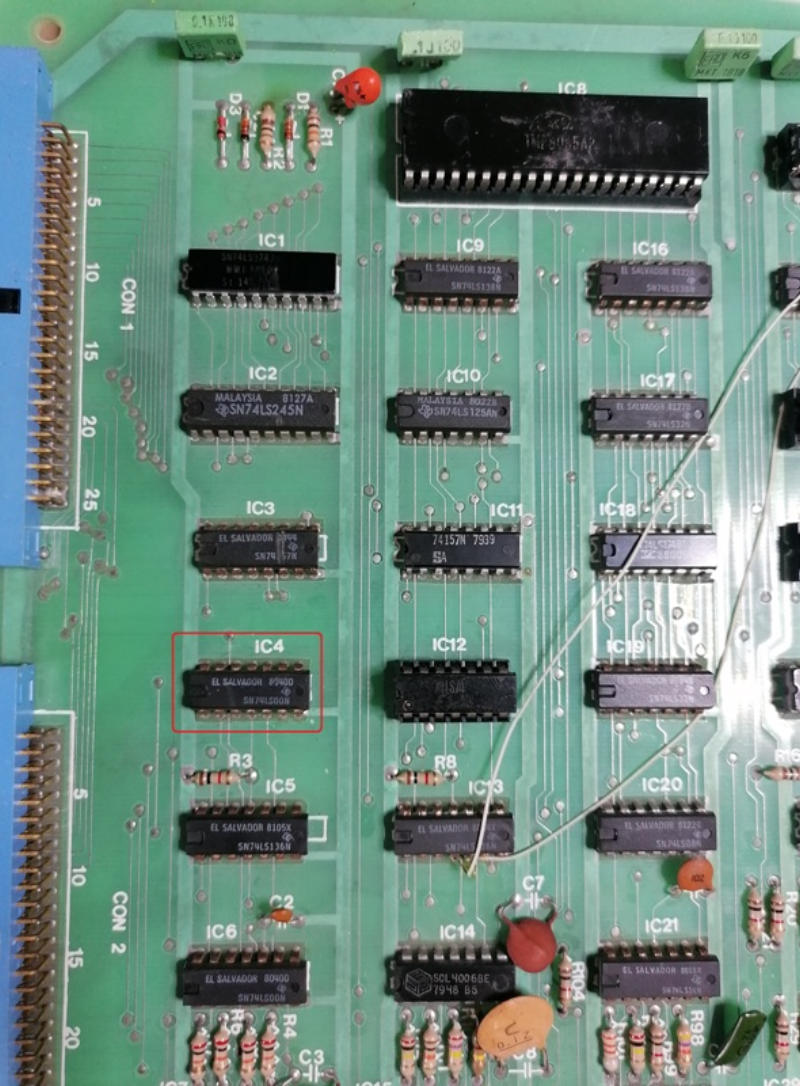

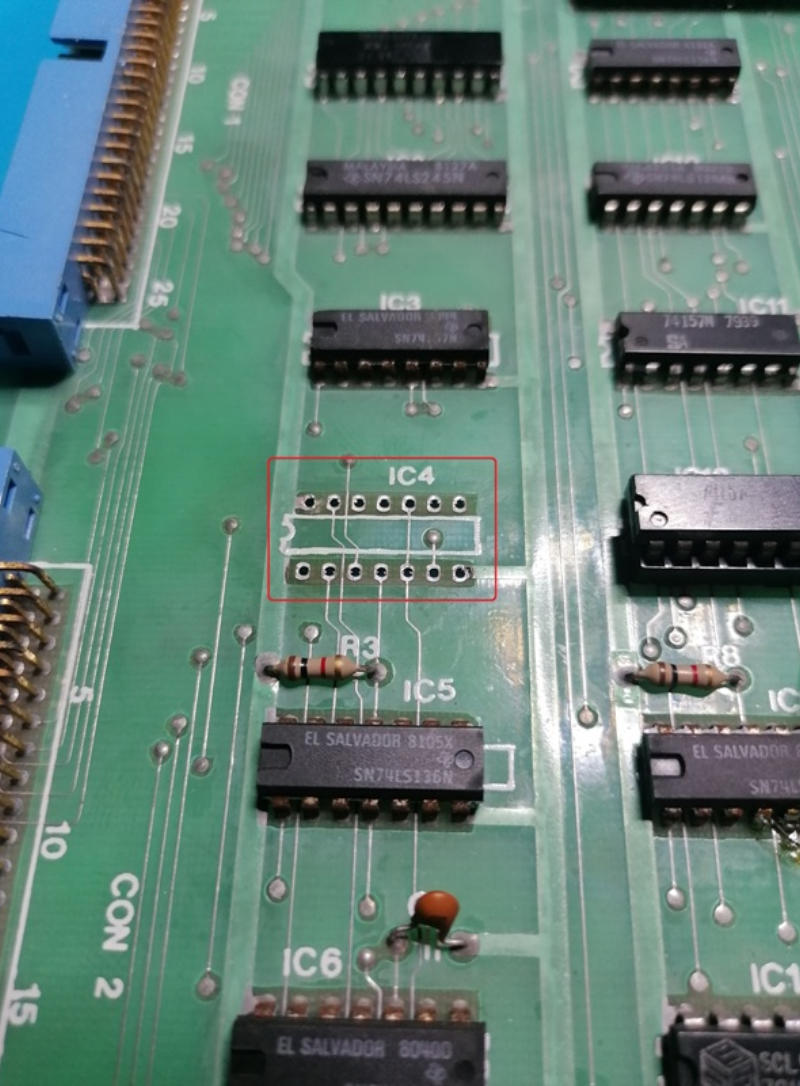

Weiter ging es dann mit IC4 auf dem CPU board. Dies ist ein 74LS00

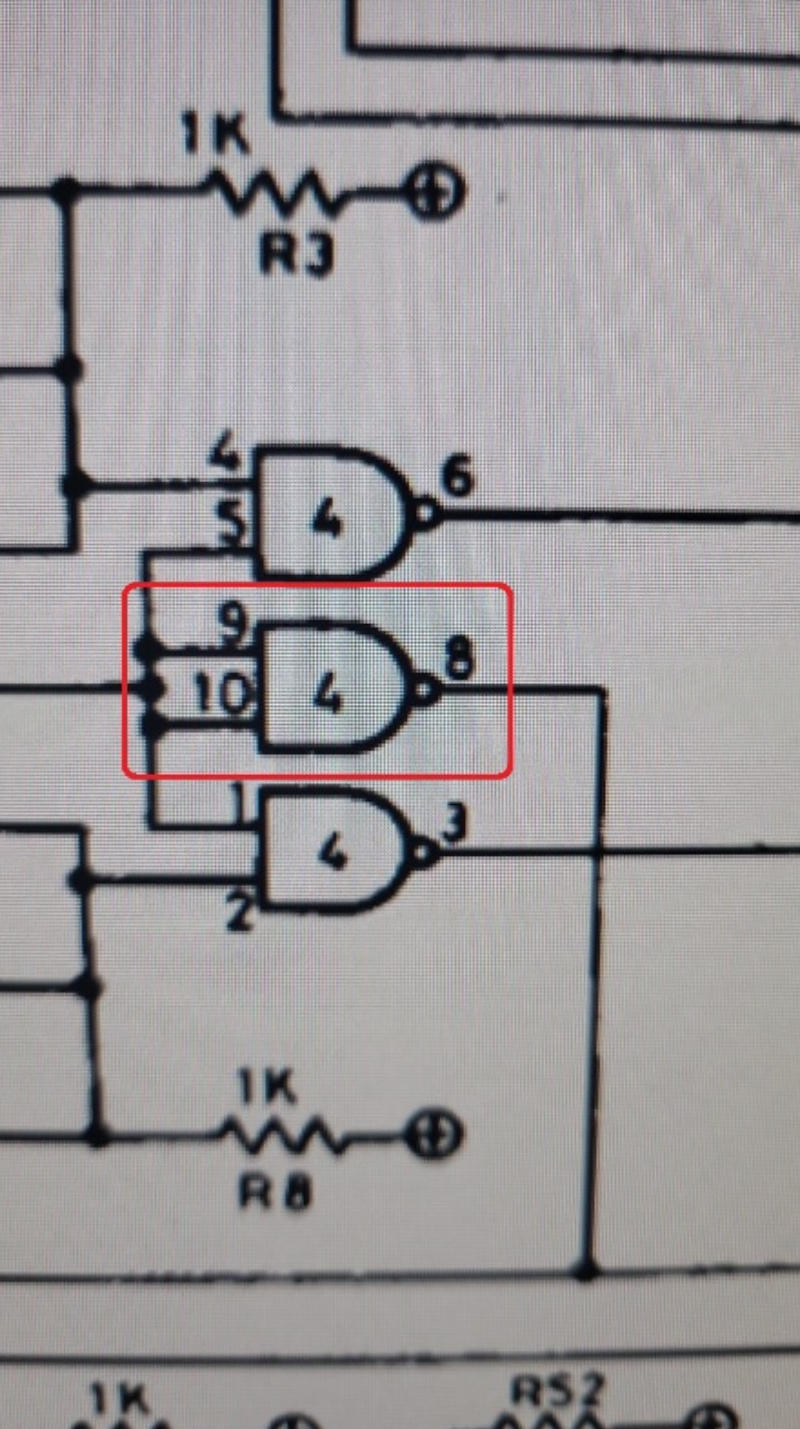

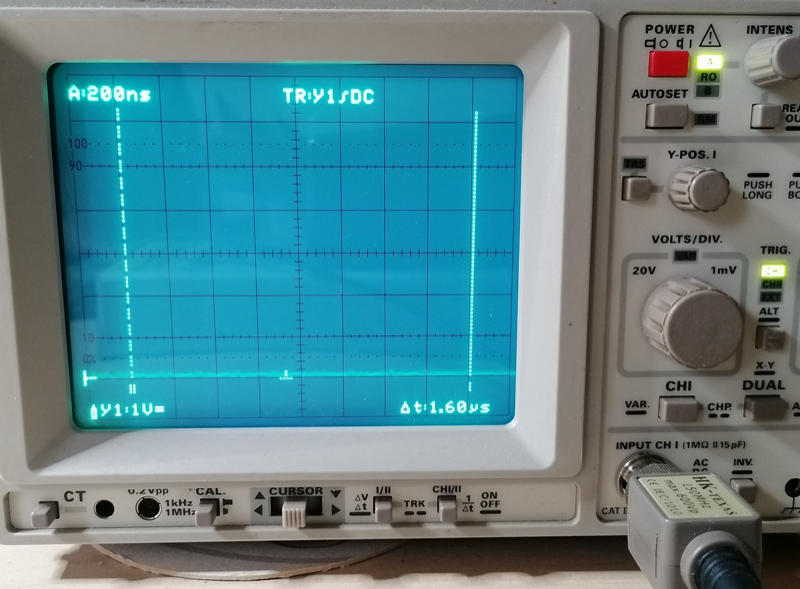

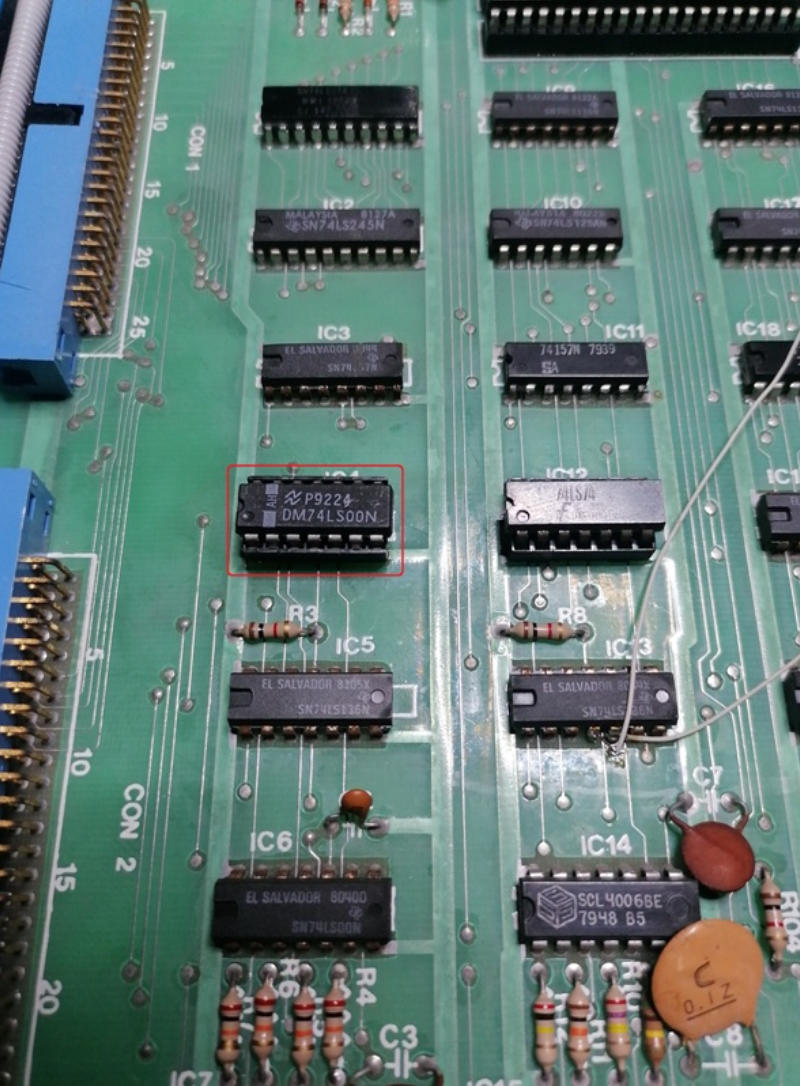

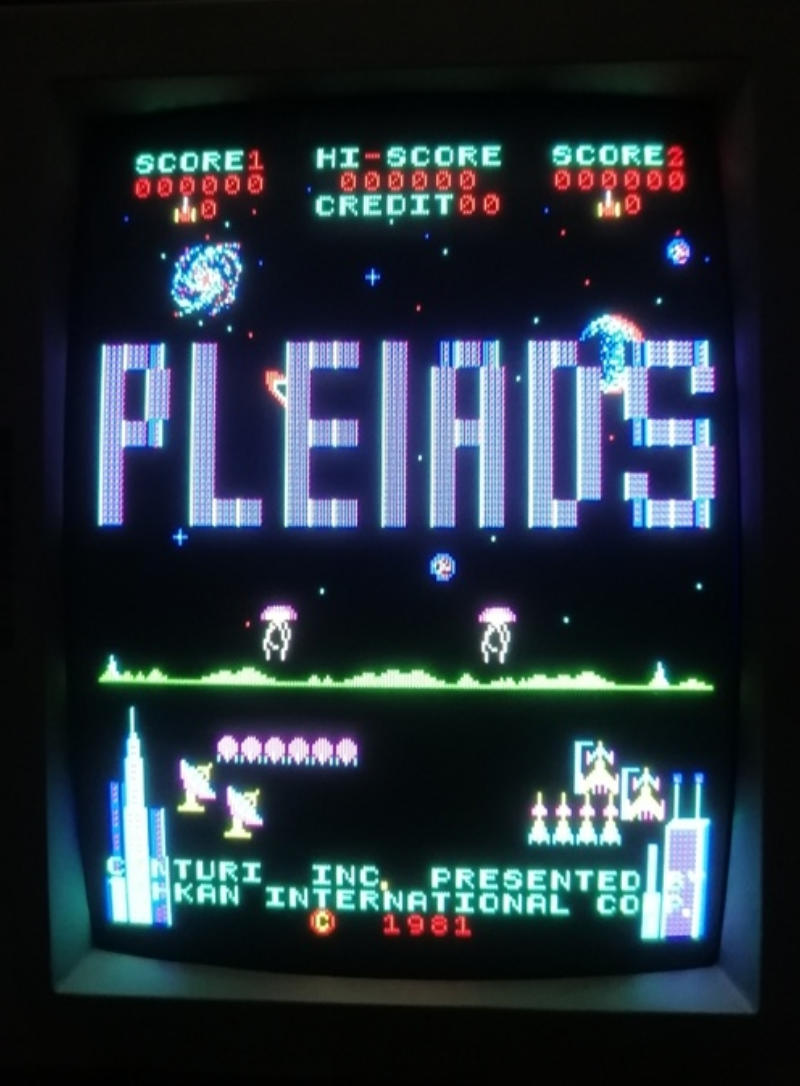

Dort war PIN 8, 9 und 10 zu messen. Der Ausschlag bei PIN8 war nur halb so hoch wie bei PIN 9 und 10. Da stimmte was nicht. Hatte dann einen neuen 74LS00 huckepack genommen. Und schon funktionierte das Spiel wieder. Komischerweise lief das board dann auch wieder als ich den huckepack IC runter nahm. Solche Fehler mag ich gar nicht. Das ganze lief dann so 15 Minuten. Dann war das Spiel wieder eingefroren. Nach Neustart wieder Klötzchenbildung. Nach erneutem Huckepack lief das board wieder. Auch dann als ich den huckepack IC wieder runter nahm. Hatte dann den IC nachgelötet, aber auch da kam der Fehler nach einiger Zeit wieder. Kurzum hatte ich den IC dann gewechselt.

Vielen Dank an SamWhiskey aus dem „arcade reloaded“ Forum für die Hilfe. Gerne dürft Ihr in unserem Forum an der Restauration / Reparatur teilhaben und mitdiskutieren. Zum Forum gehts hier. Eine Registrierung ist erforderlich. Materialeinsatz: 1 x Sockel 14 PIN 1 x IC 74LS00
